钢结构构件编号与安装标记：钢构件如何识别

安装标记（erection mark）是喷印或固定在每个钢构件上的识别编号，现场施工队凭它在安装图上找到对应位置并吊装到位。典型标记由部件类型代号（如柱、梁、檩条）、序号和镜像/左右标识组成，必须与加工图、安装图上的标记一致。没有统一的标记体系，即使构件加工完全合格，现场安装也会变慢且容易出错：靠试错找构件、吊错位置、或被迫现场切割。标记属于钢供应商制造与包装的职责范围，但它能否发挥作用，取决于当地团队能读懂图纸，以及装柜顺序与安装顺序相匹配。

本文讲清钢构件如何编号、标记方式如何对比、安装图与加工图有何区别、标记如何与包装装柜衔接，以及发货前采购方应核对什么。

一、安装标记是什么，为什么重要

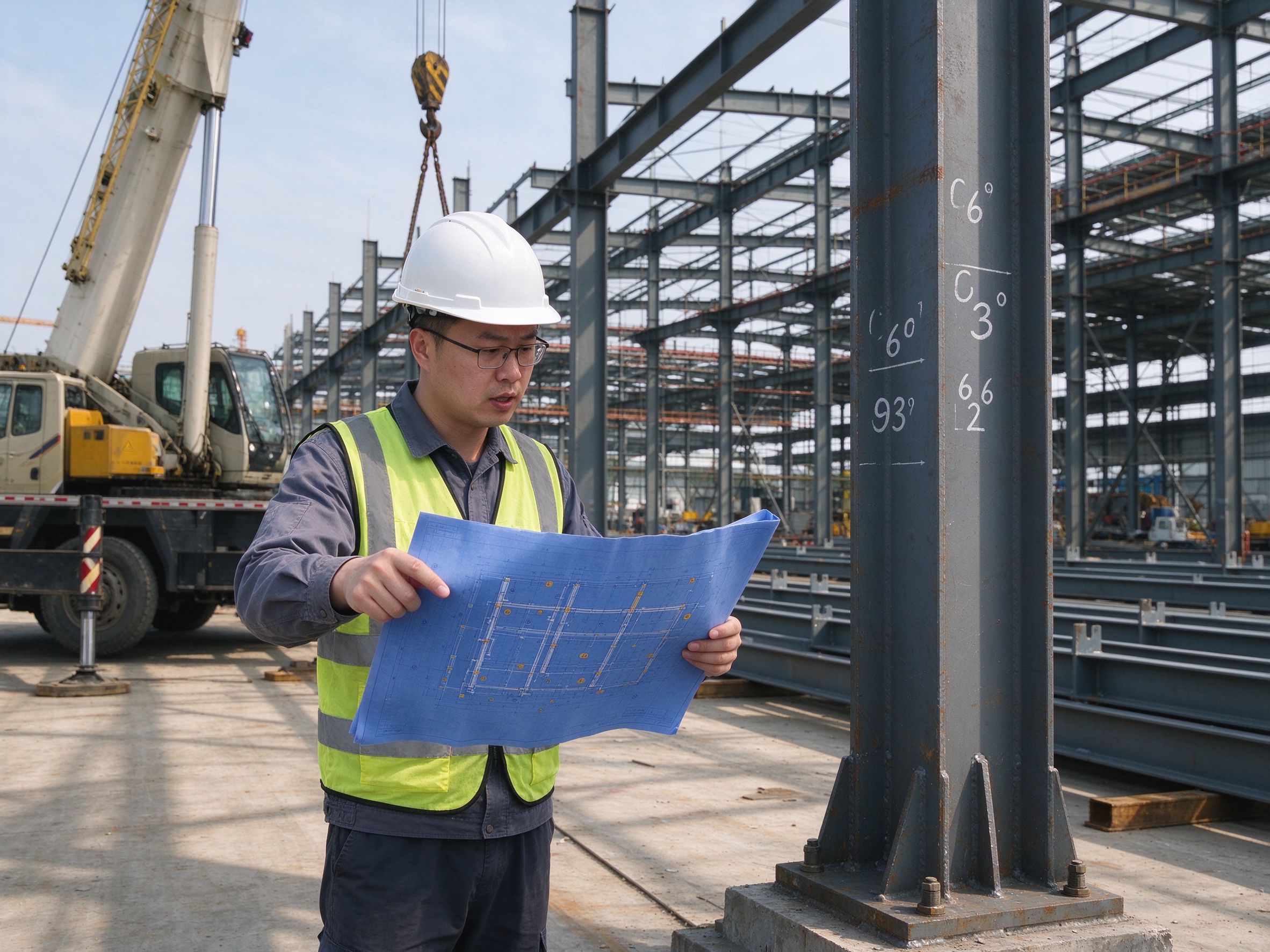

安装标记（也称构件编号、piece mark）是印在钢构件上的简短字母数字编码，用于把构件与结构中的具体位置对应起来。现场安装时，施工队读取构件上的标记，在安装图上找到相同标记，然后吊装到该位置。

它为什么重要：

• 速度——标记清晰的构件，施工队无需重新测量或猜测即可找到并吊装。
• 准确性——构件放错位置可能导致连接过载或拖慢整体进度。
• 安全——吊错更重或不同的构件、配错吊具可能造成危险。
• 成本——现场找料、倒运、切割既昂贵又耽误工期。

标记体系通常在制造前由厂家与客户商定，并且必须在加工图、安装图、构件本身和包装清单之间保持一致。

二、钢构件如何编号

构件编号没有统一的全球标准，逻辑按项目设定，但好的体系遵循相同原则：

要素	标记通常表达	示例
部件类型	构件类别的字母或代码（柱、屋面梁、檩条、支撑、拉条、墙梁等）	C=柱，R=屋面梁，P=檩条
序号	同类内的编号，通常按轴线或开间	C1、C2、C3……
镜像/左右标识	非对称构件的左右、手性标识	C1L / C1R，或后缀
楼层/标高（需要时）	多层框架的高度或楼层	C1-2（1轴柱，2层）

构件上的标记必须与以下保持一致：

• 该构件的加工图（制造图）上的标记；
• 标明安装位置的安装图（布置图）上的标记；
• 包装清单及包装/吊点位置喷印的标记。

镜像构件是常见的混乱来源。结构对称时，两个构件可能外形相同但按镜像制造。如果没有明确的 L/R 或手性标识，现场施工队吊起构件后才发现”装不上”，此时才意识到吊的是镜像件。

三、标记方式对比

方式	做法	耐久性	适用	局限

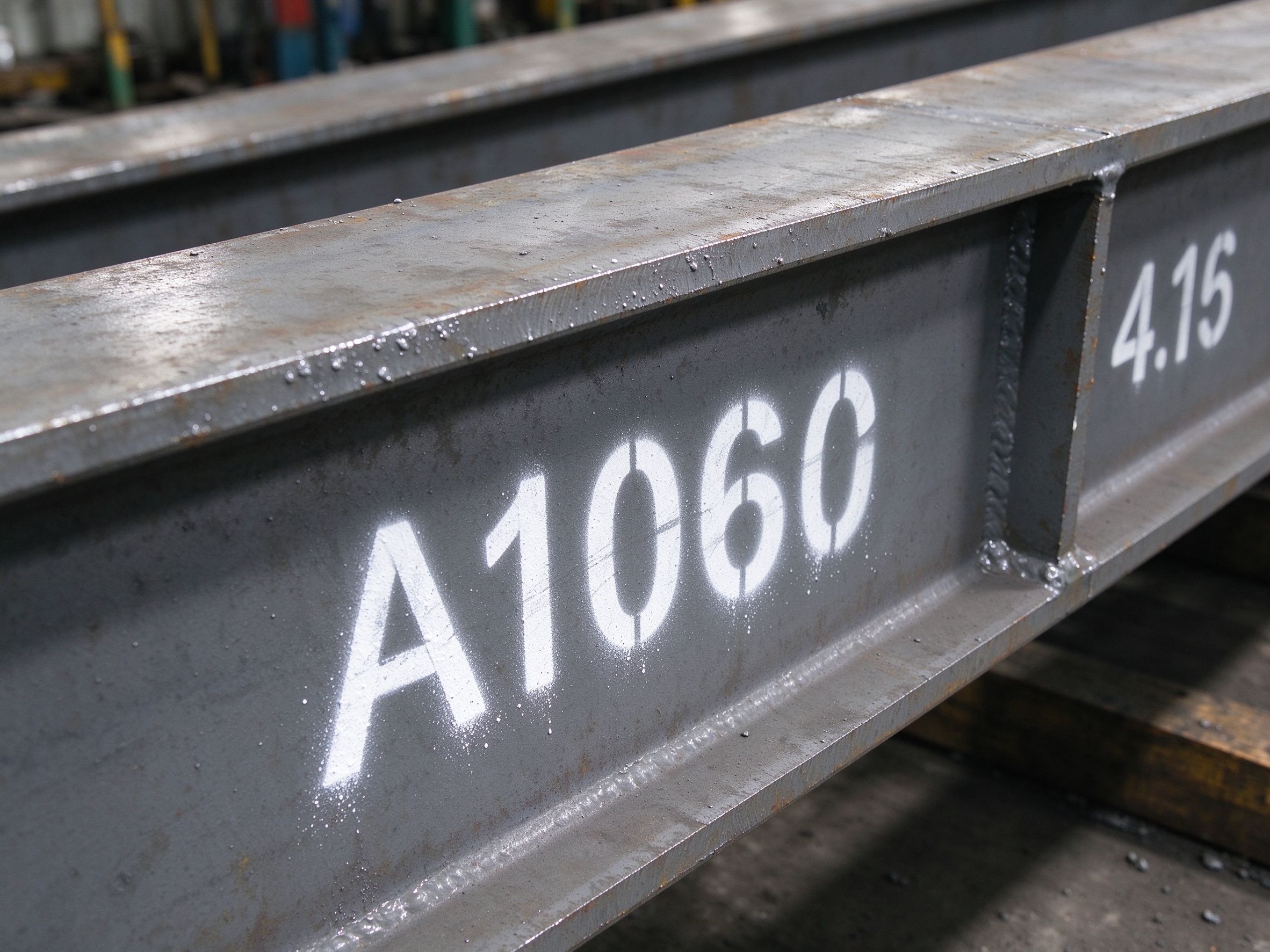

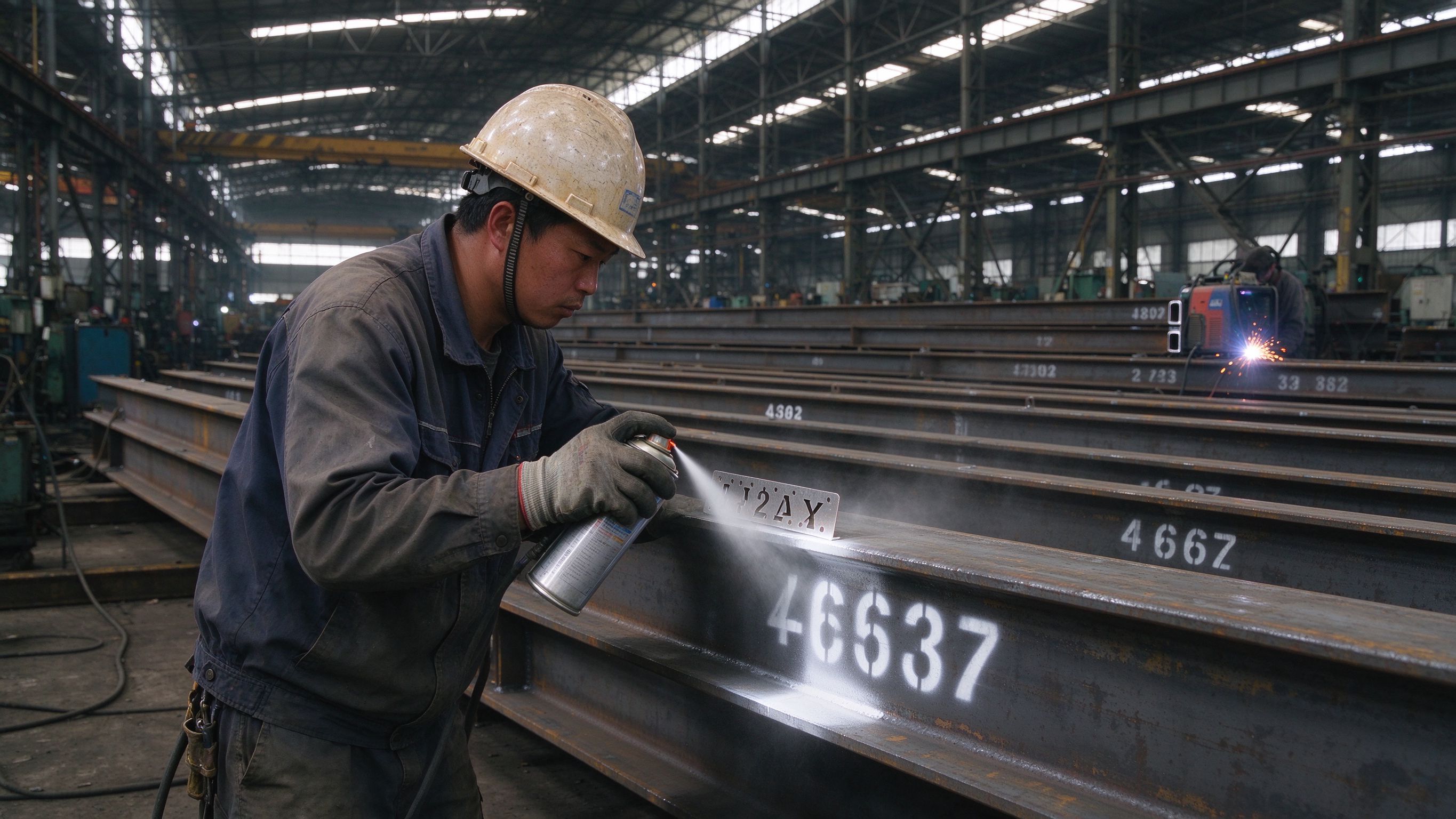

喷漆模板	用模板喷涂或刷漆	良好，但可能褪色或被后续涂层覆盖	大多数结构构件	需要清洁表面；涂装后可能需要重新标记
金属标牌	栓挂带冲压/雕刻标记的标牌	非常耐久	露天存放构件、重型截面	可能被碰掉；增加成本与时间
记号笔	手写标记	差	临时识别、小工程	褪色快；露天不可靠
贴纸/标签	粘贴标签	恶劣天气下差	临时标记、装柜参考	雨淋或高温下脱落
条码/二维码（可选）	可扫描的印刷码	视应用而定	数字化跟踪、装柜核验	现场需要扫码设备和软件

出口项目中的实际选择通常是：主要标记用喷漆模板（可见、耐久、够现场安装用），另加包装标记，告诉现场该构件属于哪个集装箱、哪个吊装批次。具体方式应在合同中确认，同时明确表面处理后以及现场吊装损伤后由谁重新标记。

四、安装图与加工图的区别

采购方常把两者混淆。它们用途不同、携带的标记也不同：

对比项	加工图（制造图）	安装图（布置图）
用途	展示如何制造单个构件	展示每个构件在结构中的安装位置
详细程度	完整尺寸、焊缝、孔位、节点板、材料	构件标记、轴线、标高、连接总览、安装顺序
典型标记	每根构件的唯一加工/构件标记	同一构件标记，标在对应位置
使用者	制造方、质检、详图员	现场工程师、吊装队、吊车调度
交付方	钢供应商详图（通常）	钢供应商详图；有时由当地工程师协调

两者必须使用相同的构件标记。如果加工图叫某构件”C3”而安装图叫它”C2”，现场就会停下来询问——而那时可能一整箱已经装柜发出。

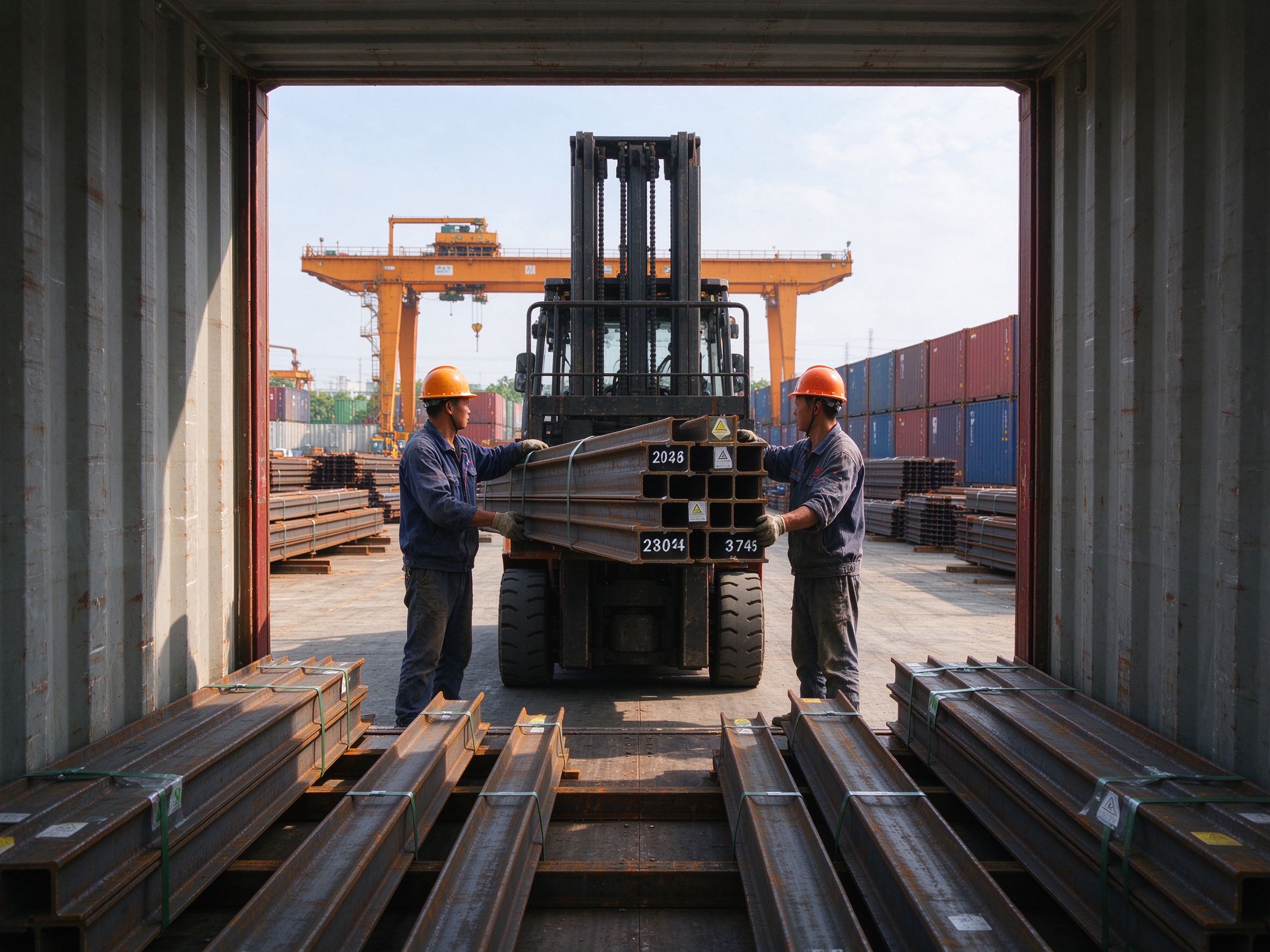

五、标记如何与包装、装柜和安装衔接

对出口项目而言，标记不仅服务于现场安装，它是制造、包装、装柜与安装顺序之间的纽带：

1. 包装清单按集装箱和标记分组构件。 现场团队知道哪个集装箱装着框架第一个开间的构件。
2. 装柜顺序应跟随安装顺序。 先用的构件后装（这样先卸），构件上的标记让装柜人员能正确分组摆放。
3. 包装标记喷印在捆包外侧和集装箱清单上。 现场无需全部开箱即可确认正确的集装箱。
4. 易碎与重件（螺栓、配件、围护板）按标记和包装位置分开，卸货时不会损坏。
5. 构件上的标记与包装上的标记必须对应安装图。 现场发现不一致，通常意味着要在几个集装箱里人工翻找。

中赛制造基地将标记、包装与装柜作为钢结构供货的一部分进行协调，因此构件上的标记与包装清单、安装顺序保持一致。当地团队在收货时仍需对照已批准的安装图核对标记。

六、常见标记错误与规避方法

• 镜像构件未标记——始终加上明确的 L/R 或手性标识。
• 标记被油漆或涂层覆盖——商定标记在表面处理前还是后进行，以及涂装后由谁重新标记。
• 加工图与安装图标记不一致——编号源头必须由详图员统一控制，并在制造前冻结。
• 标记太小或对比度低——标记必须能从吊车司机的距离看清，并且经得起长途海运。
• 缺少包装级标记——捆包和集装箱必须有各自标记，卸货才能按安装顺序进行。
• 制造后变更——构件修改后，其标记与图纸必须同步更新，否则现场拿到的是过期信息。

发货前采购检查清单：

• 在制造前以书面形式确认编号逻辑（部件类型 + 序号 + 镜像标识）。
• 核对加工图与安装图使用相同的构件标记。
• 确认标记方式，以及表面处理后由谁重新标记。
• 要求提供按集装箱和安装顺序分组的包装清单。
• 检查集装箱与捆包标记清晰可见，并与包装清单一致。
• 厂家与现场各保留一套受控图纸，均冻结在同一版本。

七、责任边界：供应商与当地团队

环节	中赛（钢供应商）	当地团队
编号体系	提出并与客户协调标记逻辑；详图与构件清单受控	批准标记逻辑；提供轴线/标高信息
制造	制造并按要求标记构件，与加工图一致	—
包装与装柜	按标记与安装顺序打包；喷印捆包/集装箱标记；出具包装清单与清单文件	收货时对照已批准安装图核对标记
现场安装	提供安装技术指导；支持标记解读	按标记与安装图吊装；负责当地人工、许可与主管报审
变更处理	制造变更时同步更新图纸与标记	发现不一致及时拍照反馈

常见问题

钢梁上的安装标记是什么意思？

它是构件的识别编号，与安装图上的同一标记对应，告诉现场团队这根梁是哪根、装在哪里，无需测量或猜测即可正确吊装。

钢构件如何编号？

通常由部件类型字母、同类序号和必要的镜像/左右标识组成。逻辑按项目设定，必须在加工图、安装图、包装清单与构件本身之间保持一致。

加工图和安装图有什么区别？

加工图展示如何制造单根构件（完整尺寸、焊缝、孔位）；安装图展示每根构件在结构中的位置（构件标记、轴线、标高）。两者必须携带相同的构件标记。

中赛会在制造基地标记构件吗？

会——标记、包装与装柜都属于钢结构供货范围。构件按已批准的加工图与安装图标记，捆包与集装箱带有包装标记，卸货可跟随安装顺序。具体标记方式以合同约定为准。

构件到货时标记无法辨认怎么办？

现场应拍照，并先对照包装清单和安装图，再决定是否切割或强行就位。缺失或褪色的标记通常可从包装清单或厂家记录中重新确认；切勿凭猜测重新标记。

编号体系由谁决定？

厂家提出逻辑并与客户工程师协调，客户在制造前批准。轴线、标高和建筑朝向必须先确定，因为它们定义了每个标记的参照。

为什么镜像构件在现场最容易搞混？

镜像构件外形相同但按镜像制造。如果没有明确的左右/手性标记，施工队会吊错构件，直到拼装时才发现问题。加后缀（L/R）即可避免。

如果集装箱内构件混装，卸货后还能重新识别吗？

可以，但耗时：施工队要按截面和尺寸对照包装清单与加工图逐一匹配。良好的包装纪律（构件按标记与安装顺序分组）能让重新识别很快完成。
