柱脚锚栓安装：定位、灌浆与公差处理

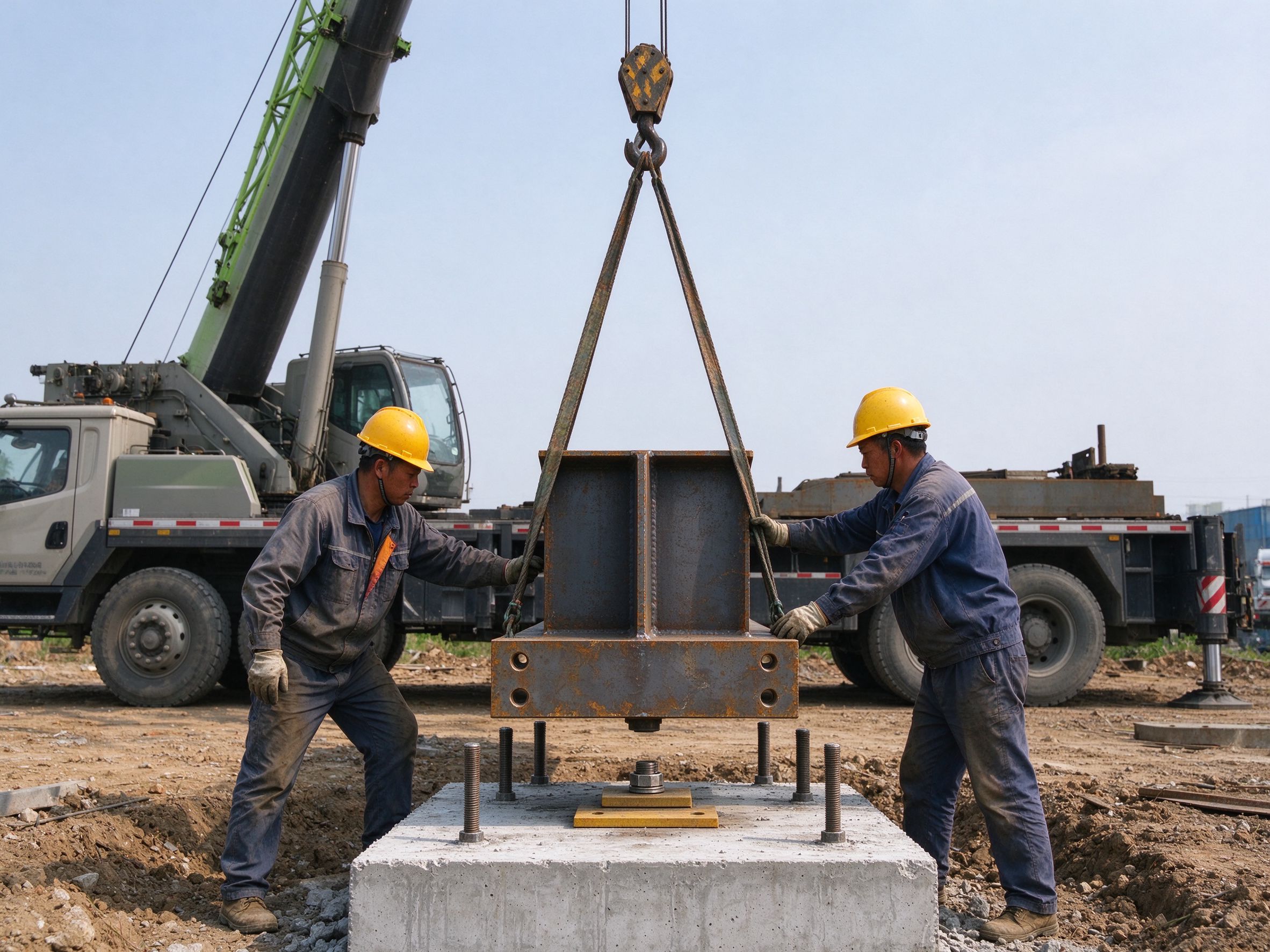

柱脚通过浇筑在混凝土中的锚栓把建筑荷载传给基础。安装分三个阶段：浇筑前装好锚栓笼与定位模板，浇筑后核对位置、标高与丝扣外露长度，然后吊装柱脚并灌浆。锚栓直径、埋深与间距取决于荷载、土质与批准图纸。基础混凝土由当地团队浇筑；中赛随钢结构提供锚栓布置与安装技术指导。

本文讲清钢结构柱脚锚栓的安装顺序、检查要点与公差处理。

一、为什么锚栓定位重要

锚栓是钢结构与基础之间唯一的连接。混凝土一旦浇筑，锚栓的位置与标高就很难修正：

• 位置偏差导致柱底板装不上，或柱子对不齐。
• 标高偏差导致柱脚不平，影响柱子垂直度。
• 外露长度不对导致螺母装不上或丝扣受损。
• 灌浆不实导致柱底板荷载不能完全传给混凝土。

浇筑前把锚栓做对，成本远低于浇筑后返工。

二、锚栓类型与组成

项	典型用途	要点
直杆锚栓	标准柱脚	顶部车丝、底端弯折或埋入；尺寸按设计
L形 / J形锚栓	需要抗拔处	弯钩增强埋固；按批准图纸
锚栓笼	把一组锚栓连成整体	浇筑时保持锚栓对齐与水平
定位模板	定位锚栓组	钢或木模板，置于锚栓笼顶部
找平螺母 / 垫片	调整柱底板标高	灌浆前临时支撑柱底板
灌浆料	填充柱底板下方	无收缩灌浆料；厚度按规格

锚栓直径、埋深与间距来自批准图纸，取决于荷载。

三、安装顺序——浇筑前、浇筑中、浇筑后

1. 核对图纸——确认锚栓直径、埋深、外露长度与组间距。

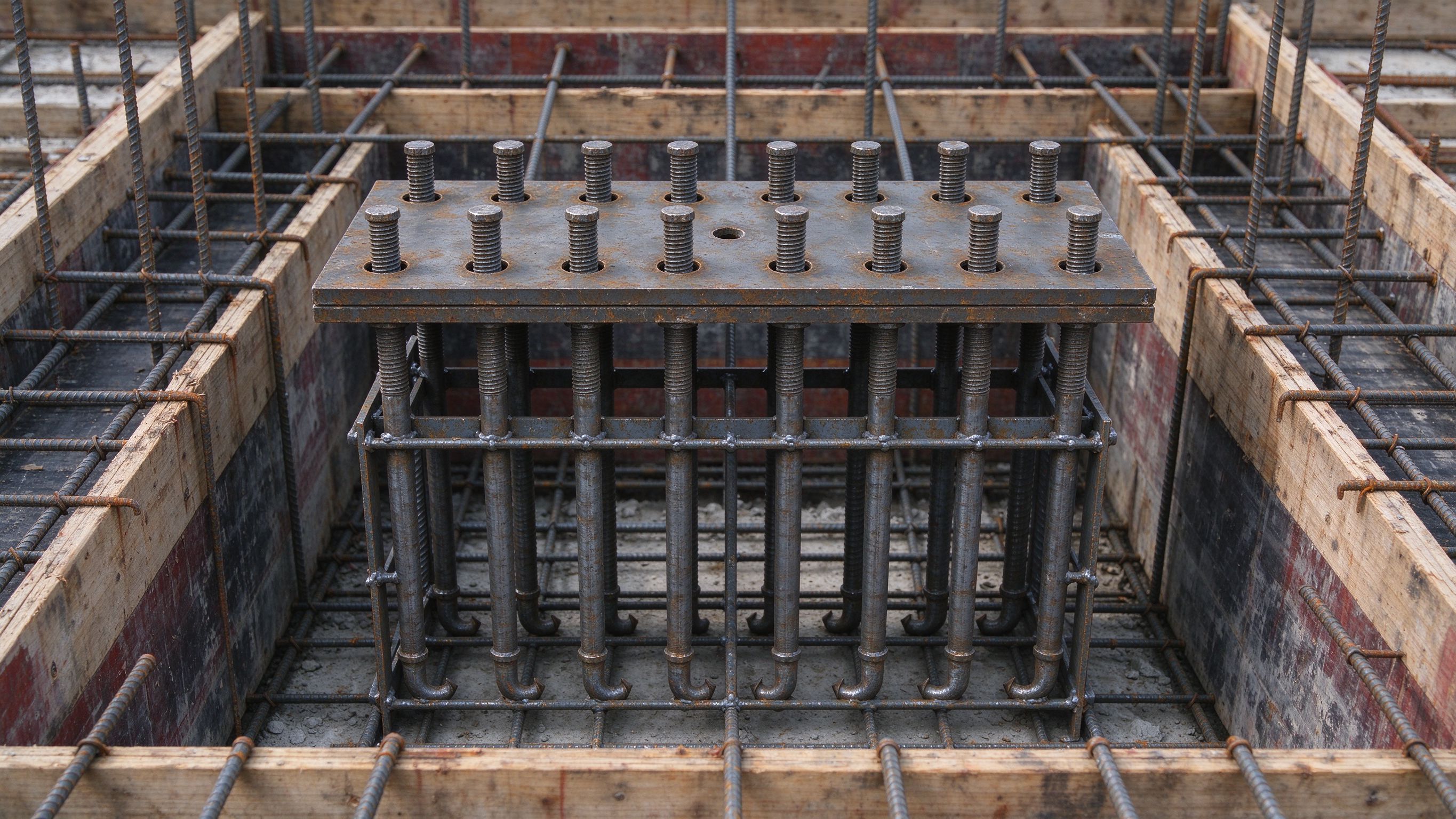

2. 组装锚栓笼——把锚栓固定在笼架上，间距与水平正确。
3. 装定位模板——用模板把笼架放入模板内，核对平面位置与标高。
4. 固定牢靠——支撑笼架，防止浇筑混凝土时移位。
5. 浇筑混凝土——避免直接冲击锚栓；浇筑后再核对一次。

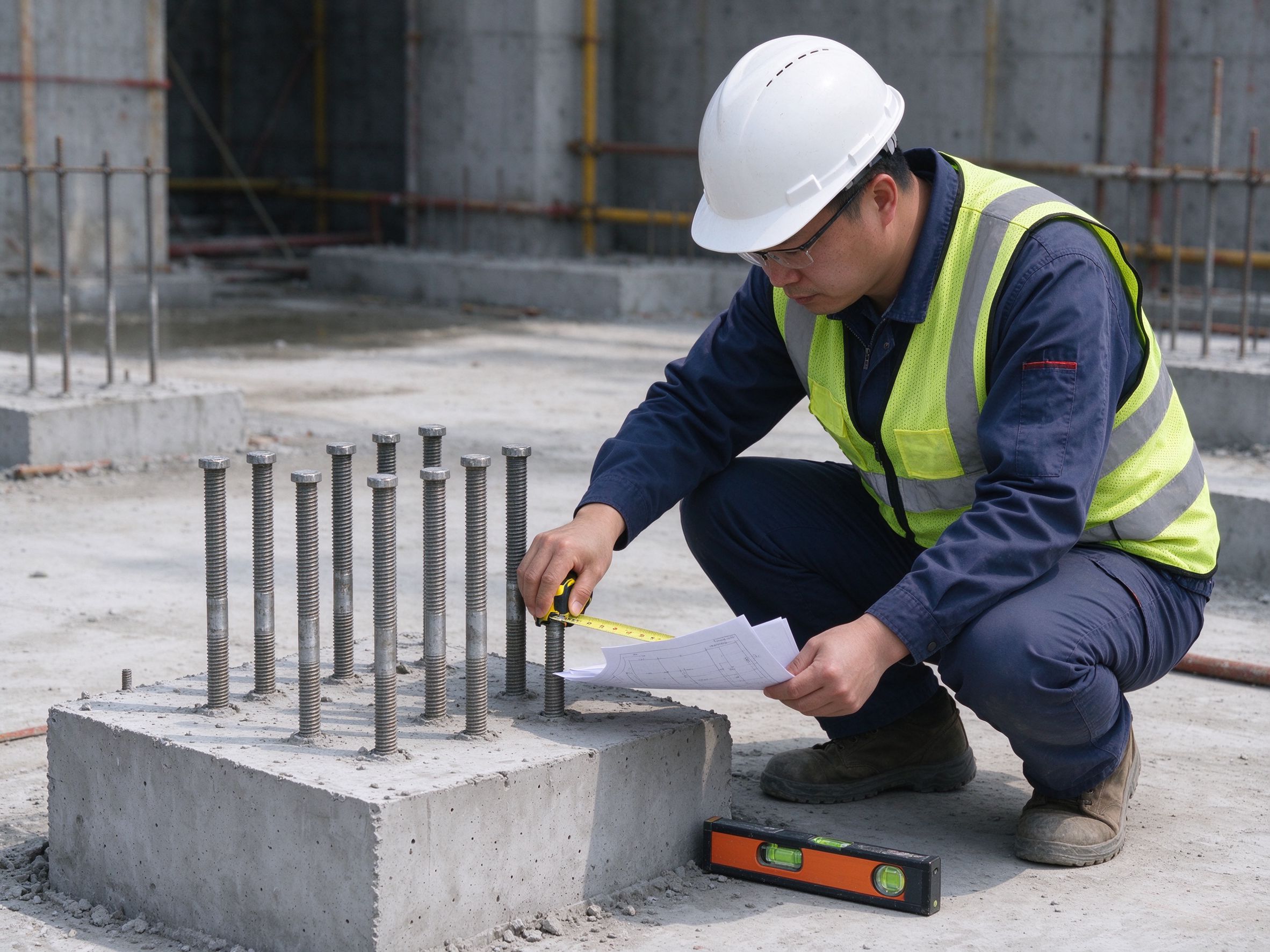

6. 浇筑后复核——混凝土仍可操作时，核对位置、标高、外露长度与丝扣状态。
7. 趁可调时修正——混凝土硬化前小幅调整更容易。
8. 保护丝扣——后续作业前盖住外露丝扣。

四、混凝土硬化后的公差处理

• 小位置偏差——对照图纸确认；标准孔的柱底板允许小幅调整。
• 外露过长——核对螺母可旋高度；按设计加垫片或调整。
• 外露过短——未经设计复核不得切割或焊接锚栓。

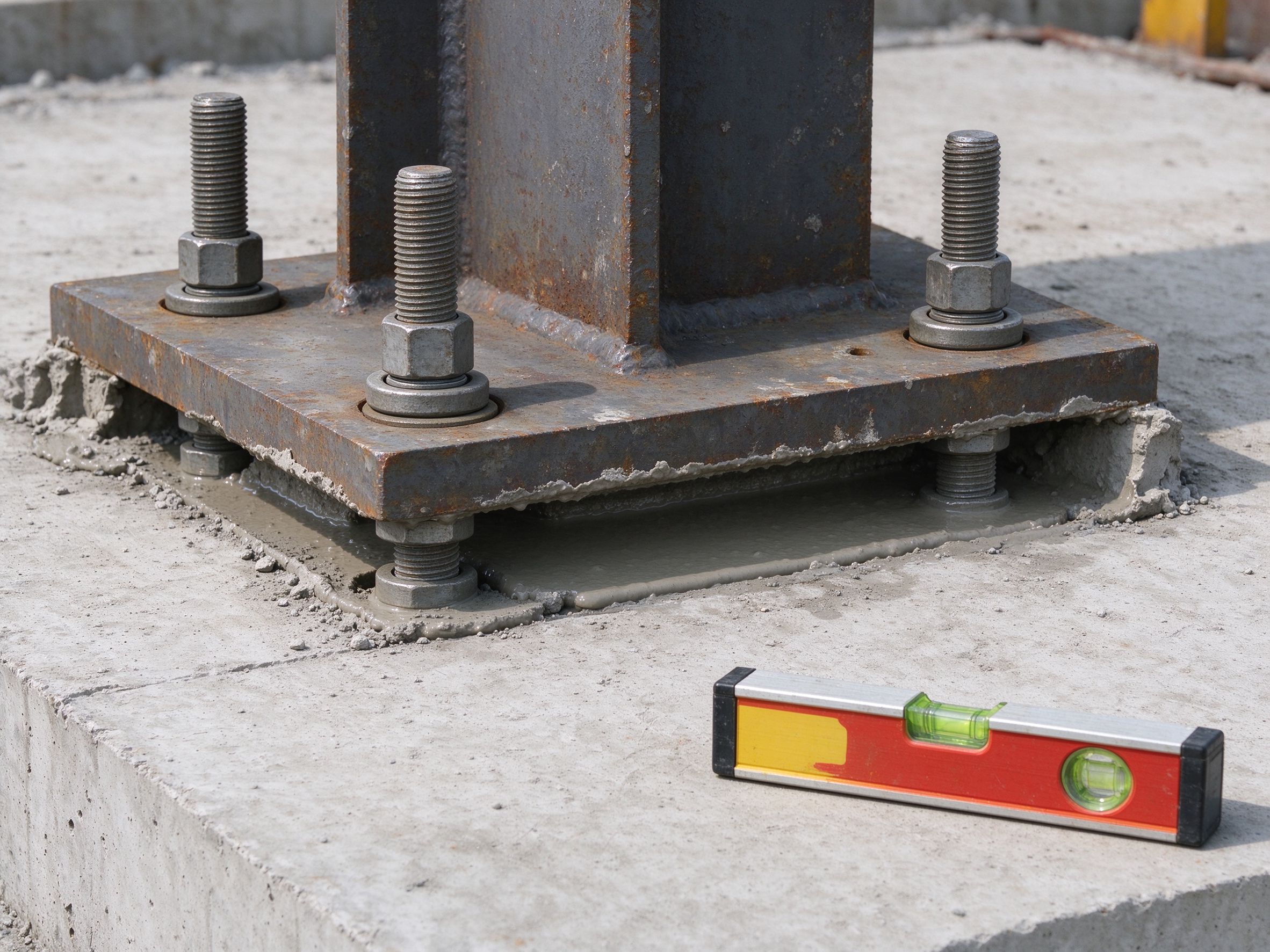

• 标高问题——找平螺母、垫片与灌浆调整柱底板标高；厚度按规格确认。
• 丝扣损坏——按规格小心重新套丝或修复；仅经设计批准后更换。

若偏差超出图纸允许公差，停止作业，先与设计方确认修正方案再继续。

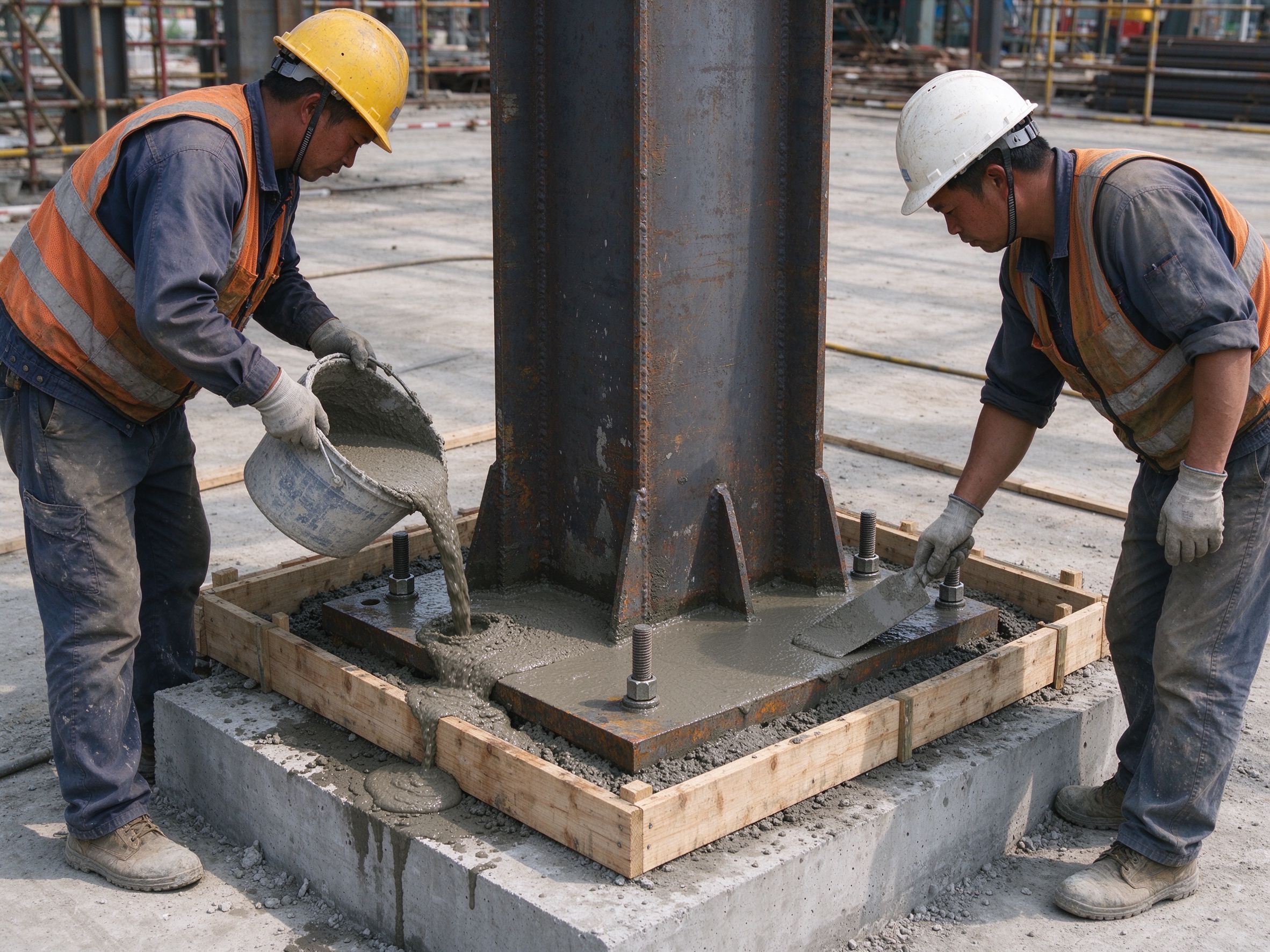

五、柱底板灌浆

1. 清理柱底板底面与混凝土表面。
2. 在柱底板边缘做灌浆围挡。
3. 按产品规格搅拌无收缩灌浆料。
4. 从一侧浇筑或泵送，避免气泡。
5. 灌满并与柱底板边缘抹平。
6. 按规格保湿养护。

六、采购检查清单

1. 在批准图纸上确认锚栓直径、埋深、外露长度与间距。
2. 确认锚栓供货方：随钢结构范围或当地采购。
3. 确认定位责任与定位模板供应。
4. 与设计方确认灌浆料类型与厚度。
5. 混凝土浇筑前核对锚栓组位置与标高。
6. 浇筑后核对外露长度与丝扣。
7. 柱子校正对中、找平后再灌浆。
8. 保留定位与灌浆各步骤记录与照片。

七、责任边界：供应商与当地团队

环节	中赛（钢供应商）	当地团队
设计	提供锚栓布置与柱底板详图	与注册工程师确认基础设计
供应	按规格制造锚栓与柱底板（如含在范围）	采购灌浆料及范围外当地锚栓
定位	提供安装技术指导	安装笼架、模板并浇筑混凝土
检查	提供供货项文件	现场核对位置、标高与外露
灌浆	提供灌浆指导	执行灌浆与养护

常见问题

钢结构建筑的锚栓怎么安装？

分三个阶段：浇筑前在模板内装好锚栓笼与定位模板，浇筑后核对位置、标高与外露长度，然后吊装柱脚并灌浆。尺寸与间距来自批准图纸。

谁供应锚栓？

锚栓可随钢结构范围制造供应，也可当地采购。在合同中确认供货范围。基础混凝土与灌浆料通常当地采购。

为什么用定位模板？

模板在浇筑时保持锚栓组间距与水平正确。没有模板，锚栓在浇筑时移位，柱底板就装不上。

锚栓位置偏了怎么办？

小偏差可对照图纸——标准孔的柱底板允许小幅调整。超出公差时停止作业，先与设计方确认修正方案。未经设计批准不建议切割或焊接锚栓。

什么是柱底板灌浆？

无收缩灌浆料填充柱底板与混凝土之间的缝隙，使荷载完全传递。厚度与配比按规格；从一侧浇筑避免气泡。

锚栓高出混凝土多少？

外露长度取决于锚栓直径、螺母高度与垫片，见批准图纸。太短螺母装不上；太长浪费丝扣并可能与柱底板干涉。

柱底板标高可以调整吗？

可以——找平螺母、垫片与灌浆在灌浆前把柱底板调平。灌浆厚度须在规格范围内。

基础需要注册工程师吗？

基础设计、混凝土与锚栓检查通常由当地注册工程师与当地团队按当地规范负责。钢供应商与其协调锚栓布置。
