钢结构平台、夹层与设备支架结构指南
面向工业钢结构平台、夹层、检修走道与设备支架的工程与采购指南，涵盖类型、框架与铺板、荷载、通行与护栏，以及责任边界。
当车间地面空间紧张、某条工艺线需要抬高，或设备需要安全检修通道时，最经济的办法往往不是把厂房建大，而是在厂房内部或旁边增加一套钢结构。钢平台、夹层、检修走道或设备支架，可以在不扩大建筑占地面积的情况下增加可用楼层、通行路线和设备支撑。由于这些结构要承载人员、货物或运转中的设备，必须按真实荷载进行工程设计，并与所在建筑协调。
本指南讲解工业钢平台与夹层的常见类型、框架与铺板如何构成、哪些荷载与设计输入最关键、通行与临边防护如何设置，以及钢材供应商与当地设计、安装团队之间的责任如何划分。
直接回答
钢平台与夹层是一种抬高的钢结构，用于增加作业、仓储或设备支撑楼层，由钢柱、主次钢梁、铺板（钢格板、实心钢板或楼板）和临边防护组成，并通过钢楼梯或钢爬梯通行。正确的框架、铺板与护栏，取决于结构承载对象（人员、仓储还是设备）、设备荷载、所在建筑以及当地安全与建筑规范，不存在统一的目录尺寸。设备支架则是与之相关的支撑框架，用于承载罐体、塔器、料斗、输送机或机器，必须承受其静载、动载，有时还要承受热位移荷载。
| 结构类型 | 主要用途 | 常见铺板 |
|---|---|---|
| 夹层 / 仓储平台 | 增加仓储、拣货、办公或生产楼层 | 钢格板、实心钢板或楼板 |
| 作业 / 设备平台 | 操作工位、检修、设备周边通行 | 钢格板或实心钢板 |
| 检修走道 / 通道 | 设备、输送机、塔器或建筑之间的连接路线 | 窄幅钢格板 |
| 设备支架 | 承载罐体、塔器、料斗、破碎机或机器 | 开敞式框架（一般无整体楼板） |
第一部分：什么是钢平台与夹层
钢平台是指任何用于承载人员、物料或设备的抬高钢制台面。**夹层（钢夹层平台）**是在现有建筑主地面与屋面之间增设的平台，相当于增加一个中间楼层，可以是由独立钢柱支撑的独立式结构，也可以与建筑主体框架结合。
这类结构常用于：
- 在不扩建仓库的情况下，增加仓储或拣货楼层。
- 在生产线和设备旁设置操作或检修工位。
- 抬高设备，使重力流工艺、下料口或设备下部空间正常运作。
- 在工艺设备与输送机上方、周边或之间设置通行路线。
区分用途很重要，因为它同时改变工程设计和审批要求。仅供两名检修人员使用的小平台，按人员荷载与护栏设计；承载托盘的仓储夹层，或承载满载塔器的支架，则要按重得多、有时是动态的荷载设计，并可能需要报建审查。

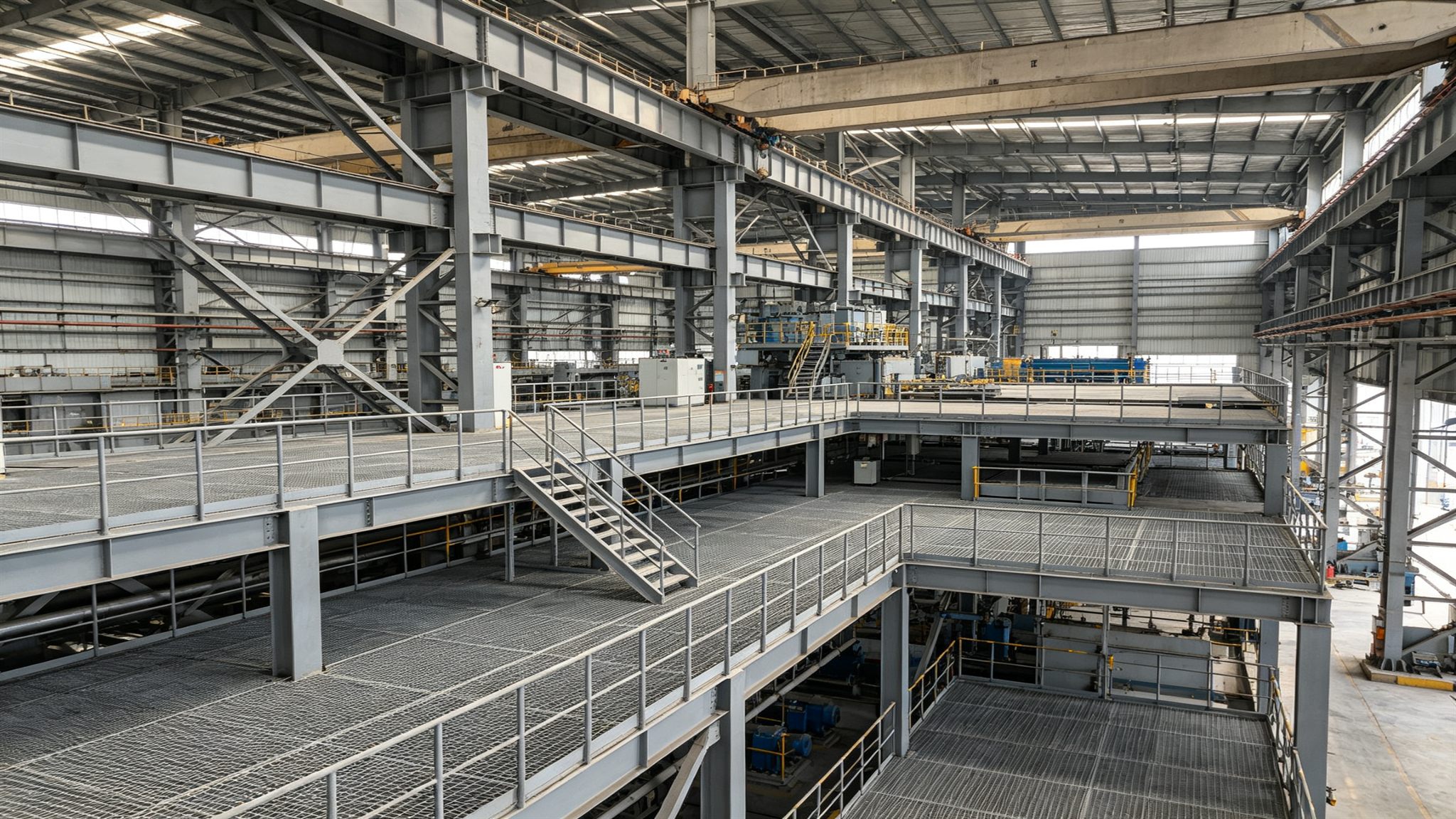

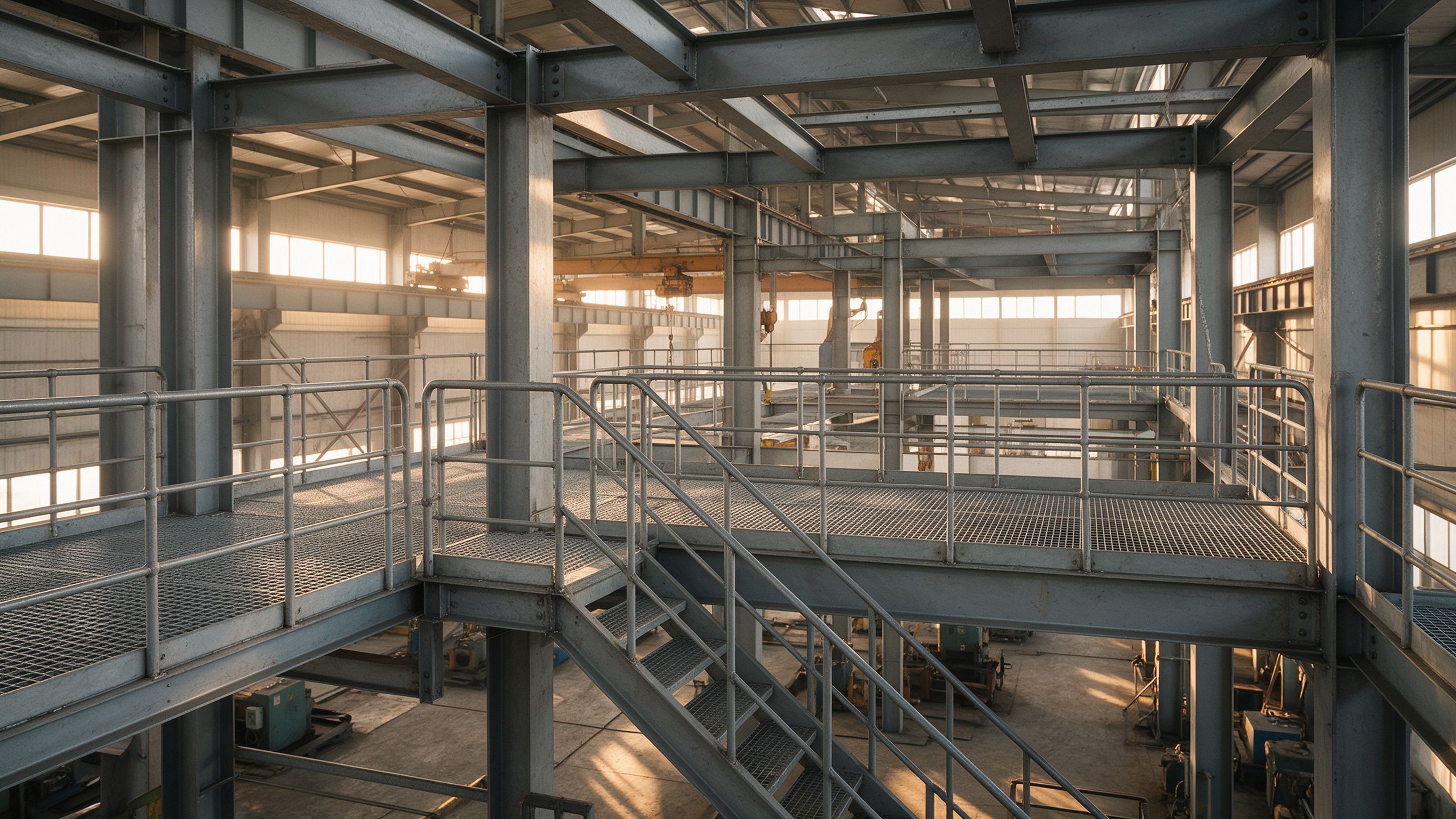

第一方资料：工业建筑内部的多层钢平台，采用钢格板楼面、临边护栏和连接各层的钢楼梯。此类平台在不扩大建筑占地的情况下增加作业与仓储空间。
第二部分：常见类型对比
| 类型 | 适用场景 | 优点 | 局限 / 注意 |
|---|---|---|---|
| 仓储夹层 | 仓库、配送、备件、拣货 | 单位成本增加面积大；独立式可搬迁 | 楼面荷载大；影响疏散、消防与使用性质，常需审批 |
| 作业 / 操作平台 | 生产线、控制点、包装工位 | 把人员抬到合适作业高度，与设备集成 | 须满足护栏与人体工学要求 |
| 检修平台 | 阀门、电机、屏幕、高空设备的检修 | 比爬梯或临时支撑更安全、可重复使用 | 按人员与工具荷载设计，不用于仓储 |
| 检修走道 / 通道 | 沿输送机、管廊、屋面、屏幕的长距离路线 | 用钢量少、通行高效 | 宽度窄；护栏与净空是关键 |
| 设备支架 | 罐体、塔器、料斗、破碎机、泵、输送机 | 针对特定设备荷载与外形专门设计 | 需设备资料；须考虑动载与热位移 |
在明确荷载之前先定类型，是最常见的起步错误。原本按轻型检修设计的平台若后来用于堆放托盘，就会处于欠设计状态；而选用实心楼面，在需要排水、漏料或楼面通风的场合也可能不合适。

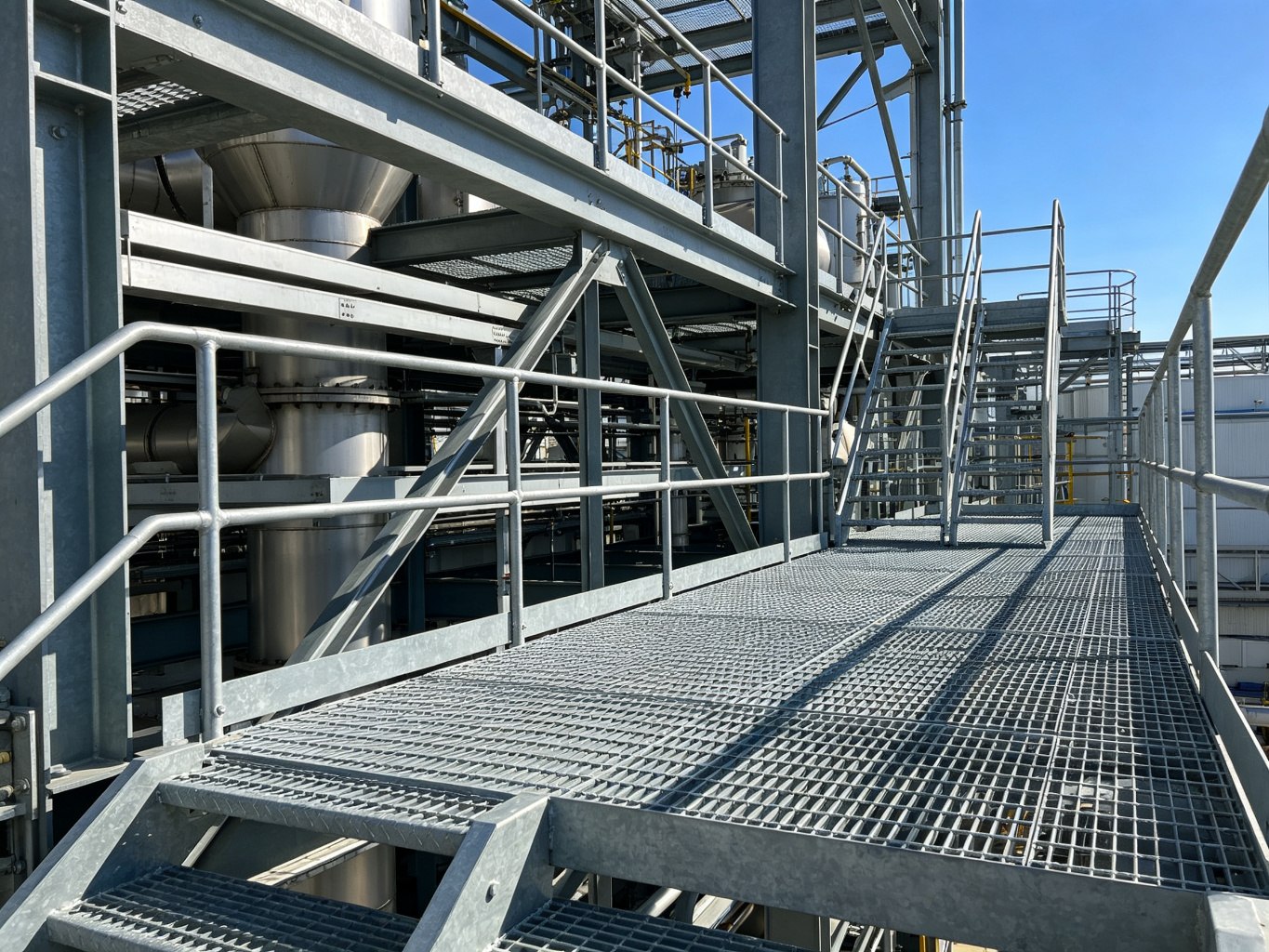

第一方资料：工业设施中的钢格板作业平台，带临边护栏与楼梯。开孔格板可排出漏液、透过光线与空气，常用于作业与检修平台。
第三部分：平台框架与铺板
所有平台都遵循相同的传力路径：铺板把荷载传给次梁，次梁传给主梁，主梁再传给钢柱、柱底板，最后传到基础或承载楼板。
- 钢柱与柱底板把竖向荷载传到楼面；柱底板扩大承压面积，通过锚栓固定，或在允许时靠自重/摩擦稳定。
- **主梁（大梁）**在钢柱之间跨越，承载次梁。
- 次梁 / 小梁以较小间距支撑铺板。
- **支撑（斜撑）**保证独立式与室外结构抗侧移、抗风和抗设备振动的稳定性。
- 临边防护——顶部扶手、中间横杆和踢脚板——防止人员坠落和物件掉落。
铺板按用途而非外观选择：
- **钢格板（钢格栅板）**是最常见的工业楼面：坚固、轻便、自排水，并能透过光线、空气，必要时透过通风。
- **花纹钢板（实心钢板）**为推车、小轮提供实心、防漏的行走面。
- 楼板或复合楼面用于夹层作为办公、拣货或成品空间时。

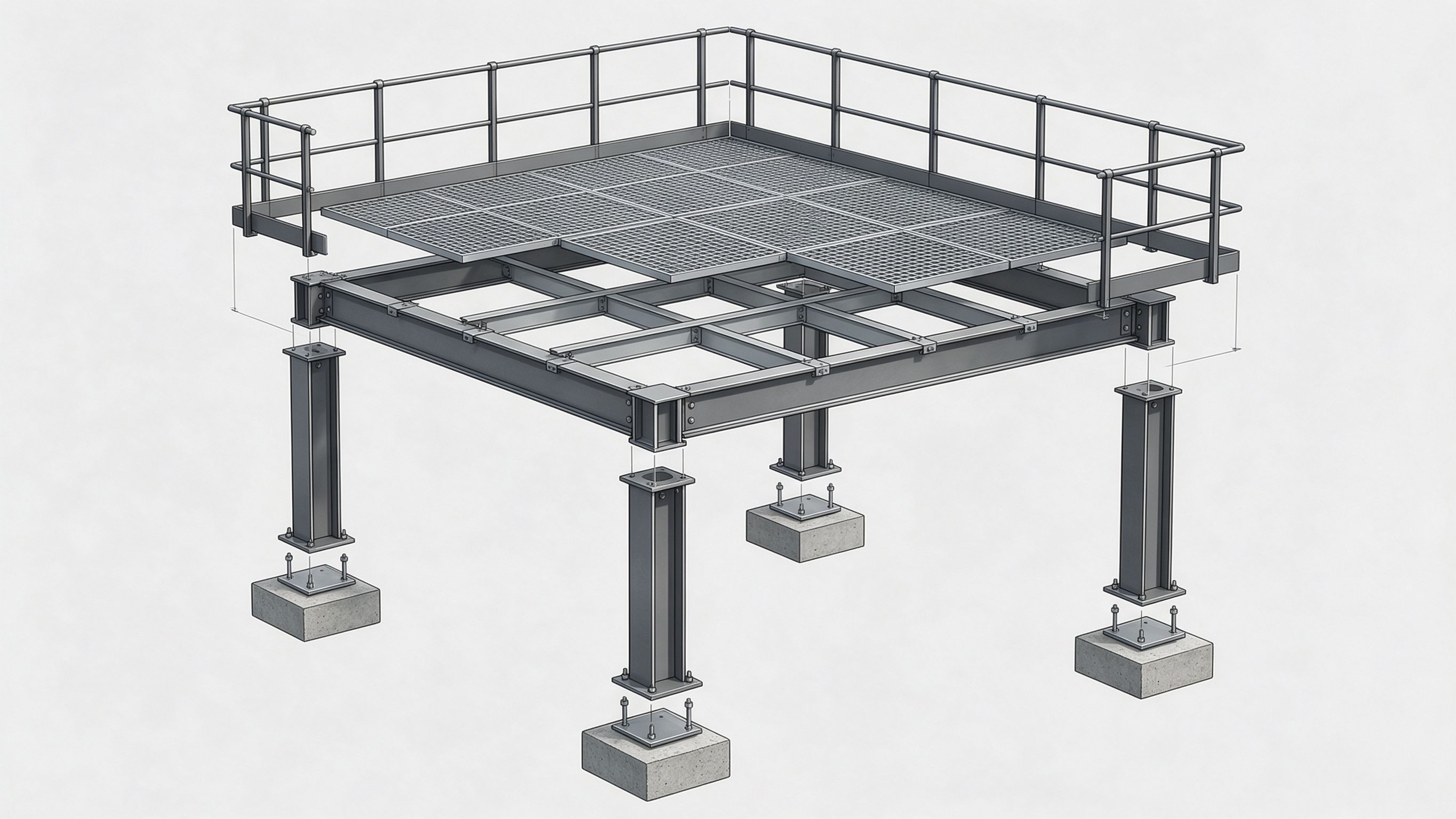

工程示意（概念图）：从混凝土基础、柱底板，经钢柱、主次梁，到格栅楼面与临边防护的传力路径。实际构件尺寸按每个项目的荷载计算。
第四部分：荷载与设计输入
平台不能仅凭尺寸确定规格，钢结构设计取决于实际施加在结构上的荷载。
- 恒载——钢结构、铺板及固定楼面/饰面的自重。
- 活载（使用荷载）——人员、便携工具和存放物料；仓储夹层的活载远高于检修平台。
- 设备荷载——固定机器的静重，加上运转荷载、振动、冲击，有时还有热位移或往复运动。
- 集中荷载——重载推车车轮、机器底脚或被吊起构件在小面积上的集中作用。
- 环境荷载——室外或高支架承受的风荷载，以及适用时的地震荷载；护栏还须承受规定的水平荷载。
要准确设计或报价，制造商需要知道平台用途、尺寸与所需净高、设备重量与支撑位置、楼面与铺板偏好、地点与环境，以及应遵循的设计标准。缺少设备资料时，支架只能估算、无法定稿。具体的活载、安全系数与护栏要求，应取自适用规范与项目资料，而非通用表格。
第五部分：通行——楼梯、爬梯、走道与护栏
平台只有在能安全到达、并能在无坠落风险的情况下作业时才真正可用。通行与防护需一起设计。
- 钢楼梯是经常使用或需搬运物料平台的主要通行方式；梯宽、坡度、踏步与平台按适用的通行标准设置。
- 固定式钢爬梯适用于空间受限、仅作检修或偶尔使用的场合；护笼或防坠设施取决于高度与当地规定。
- 检修走道沿路线连接平台与设备，宽度与净空保持一致。
- 护栏与踢脚板保护敞开边缘；踢脚板防止工具、物料被踢落到下方。
室外通行与要求长寿命的结构，常采用热浸镀锌；室内平台一般做油漆。护栏的几何尺寸与荷载要求属于安全规范项，必须与平台使用地的法规一致。

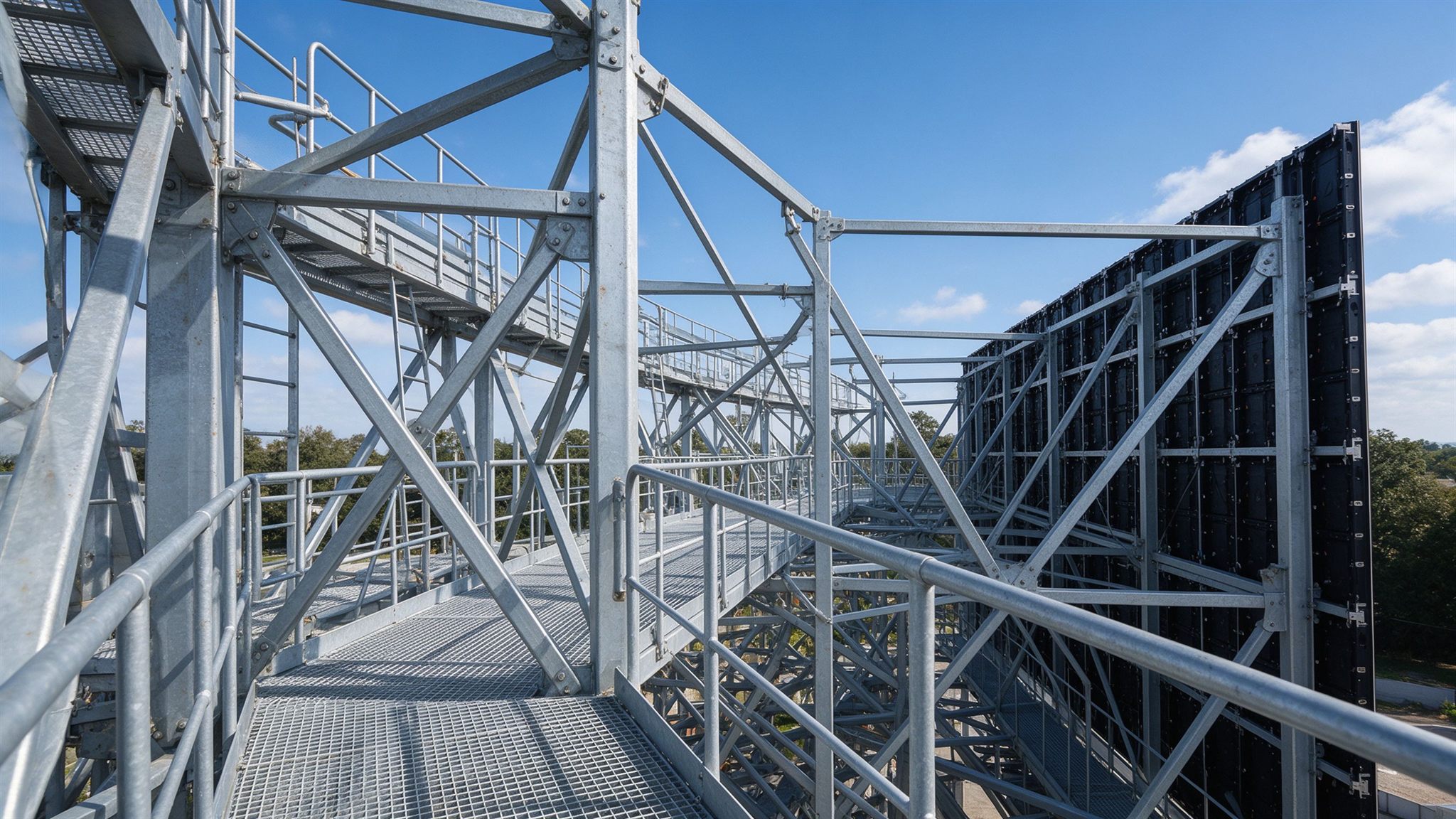

第一方资料：镀锌钢检修走道与支撑框架，带格栅楼面、护栏与桁架支撑。对暴露于室外天气的通行结构，镀锌更适合。
第六部分：设备支架结构
设备支架与作业平台不同：它的存在是为了承载某一特定工艺设备，而非人员。典型荷载包括装满物料的罐体或塔器、料斗或料仓、破碎机或筛分设备、泵或压缩机，以及输送机及其转运点。
这类框架需要设备制造商的资料——空重与运行重量、支撑（支座）位置与底脚形式、管口与管道连接，以及任何动载、振动或热膨胀荷载。支架通常设置斜撑以保证刚度，并配置检修平台；同时要与按集中荷载设计的基础协调。室外支架还需配备与环境相适应的防腐措施。
当设备属于某条工艺线的一部分时，钢框架、检修平台、楼梯与护栏通常一起深化，以避免支撑、走道与净空相互冲突。

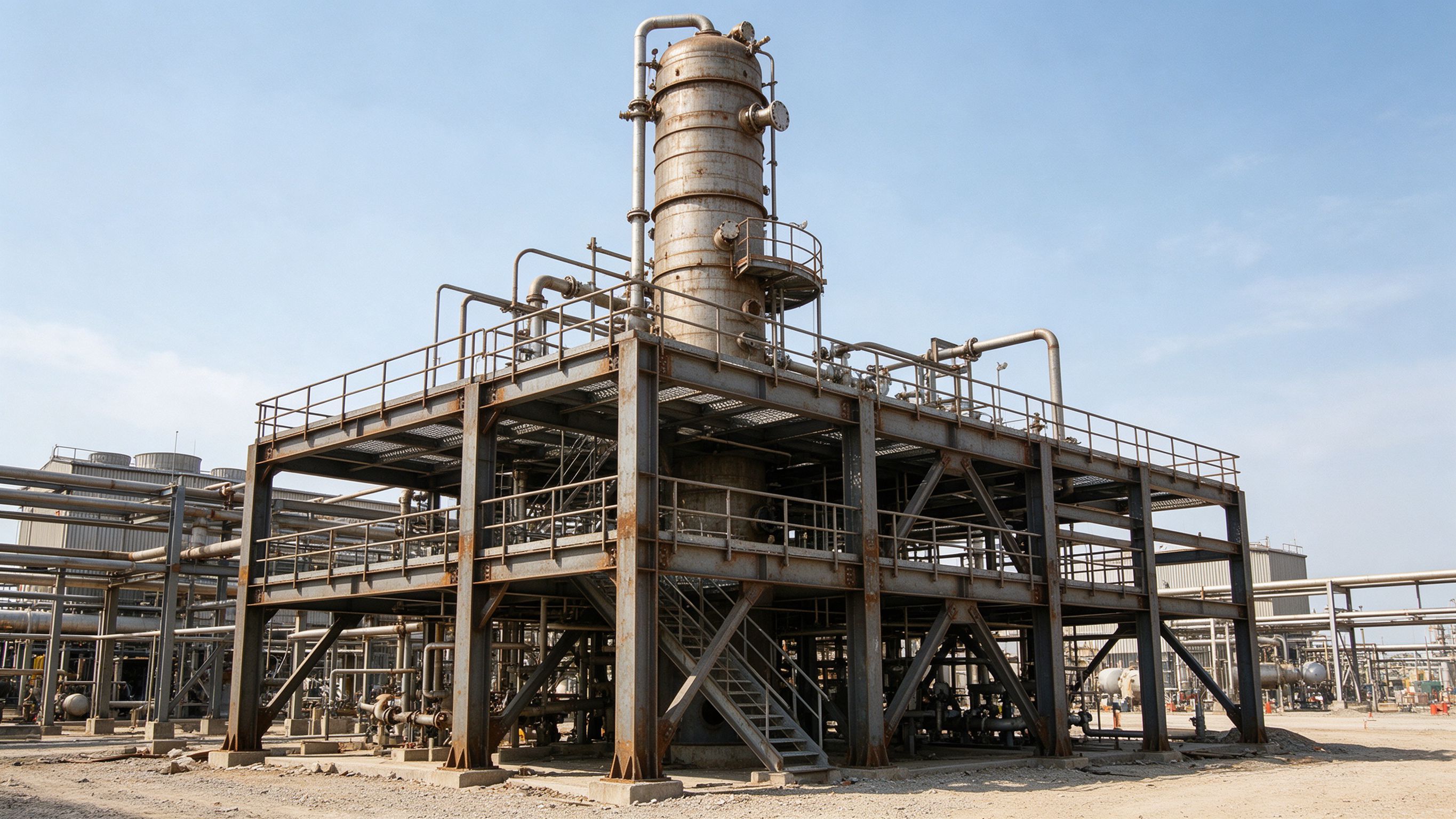

第一方资料：工业厂区内承载工艺塔器的多层钢支架，带斜撑钢柱、格栅平台、护栏与楼梯。设备支架围绕特定设备的重量与支撑点设计。
第七部分：责任边界
平台与夹层涉及建筑结构、使用性质、疏散与安全规范，因此在海外项目中必须明确各方职责。
| 工作事项 | 钢材供应商（中赛） | 当地团队 / 工程师 |
|---|---|---|
| 平台 / 支架钢结构设计与深化 | ✅ 按所提供荷载设计、深化钢结构 | 提供设备资料并确认荷载 |
| 建筑规范、使用性质与疏散审批 | 提供图纸与资料 | ✅ 由当地工程师/主管部门负责 |
| 基础 / 楼板与锚栓 | 提供柱底板与支座反力数据 | ✅ 由当地土建团队设计、施工 |
| 制造与质量控制 | ✅ 供应商 | — |
| 护栏 / 防护合规 | 按指定标准制造 | ✅ 确认当地安全规范要求 |
| 编号、打包、集装箱装柜 | ✅ 供应商 | — |
| 许可与主管部门报审 | — | ✅ 当地团队 |
| 现场实际安装 | 提供技术指导与图纸 | ✅ 当地安装团队（合同另有约定除外） |
中赛的职责：我们根据所提供的荷载与设备资料，设计并深化平台或支架钢结构，进行制造与检验，并协调编号、打包、集装箱装柜与出口，同时提供安装技术指导。
当地团队的职责：确认设计荷载与设备资料，办理建筑与安全审批（尤其是夹层改变使用性质、消防或疏散时），设计并施工基础，以及完成现场安装。制造正确但安装或使用超出其设计基础的平台，无法保证安全。
第八部分：采购前应准备的资料
在询问平台、夹层或设备支架报价前，请准备以下资料：
- 结构类型（仓储夹层、作业平台、检修走道或设备支架）
- 平面尺寸与所需净高 / 净空
- 使用用途与存放或使用荷载
- 设备资料：重量、支撑点、动载/热位移（设备支架）
- 铺板偏好（钢格板、实心钢板或成品楼面）
- 通行要求（楼梯、爬梯、连接走道）
- 项目地点、室内/室外环境与设计标准
- 建筑楼板/基础资料及可用立柱位置
- 当地团队是否负责审批、基础与安装
具备这些资料后，构件尺寸、铺板、通行与基础反力才能被准确计算，而不是靠猜测。
常见问题
钢平台与夹层有什么区别？
钢平台是指任何用于承载人员、物料或设备的抬高钢制台面；夹层是在现有建筑主地面与屋面之间增设、用于增加中间楼层的平台，常用于仓储或生产。夹层通常面积更大，也更可能影响使用性质、消防与疏散审批。
工业钢平台按哪些荷载设计？
需考虑结构自重（恒载）、人员与存放物料的活载，以及固定设备的静载与运行荷载，包括集中荷载、振动和冲击；室外或高支架还要考虑风荷载，适用时考虑地震荷载。具体数值取自项目用途与适用规范。
设计设备支架需要哪些资料？
需要设备的空重与运行重量、支撑/支座位置与底脚形式、连接的管道或管口，以及任何动载、振动或热膨胀荷载，还要有场地位置与设计标准。缺少这些资料，支架只能估算。
楼面选钢格板还是实心钢板？
钢格板是工业标准选择，轻便、坚固、自排水，并能透过光线与空气；实心花纹钢板用于需要连续行走面、通过推车或小轮、或不允许漏料掉落的场合。具体选择取决于用途与环境。
夹层是否需要报建审批？
通常需要，因为增加楼层可能改变使用性质分类、消防、疏散方式以及对现有楼板的荷载。是否需要审批取决于当地规范与具体用途，应由当地工程师或主管部门在制造前确认。
钢平台如何做防腐？
室内平台一般在表面处理后涂漆；室外、暴露于天气或需冲洗的结构，常采用热浸镀锌，或按腐蚀环境选用相应涂层体系。正确的防护取决于地点、暴露条件与使用寿命要求。
中赛能到海外安装平台或支架吗？
中赛通常负责设计、深化、制造并供应钢结构，提供图纸与安装技术指导；当地许可、基础、现场安装与安全规范合规一般由当地团队负责，除非合同另有明确约定。
准备设计您的平台或支架？
如果您已有尺寸、使用荷载、设备资料或初步图纸，欢迎发送给中赛。我们可以协助设计并深化适合您项目的钢平台、夹层、检修走道或设备支架。
