石化厂钢管廊结构

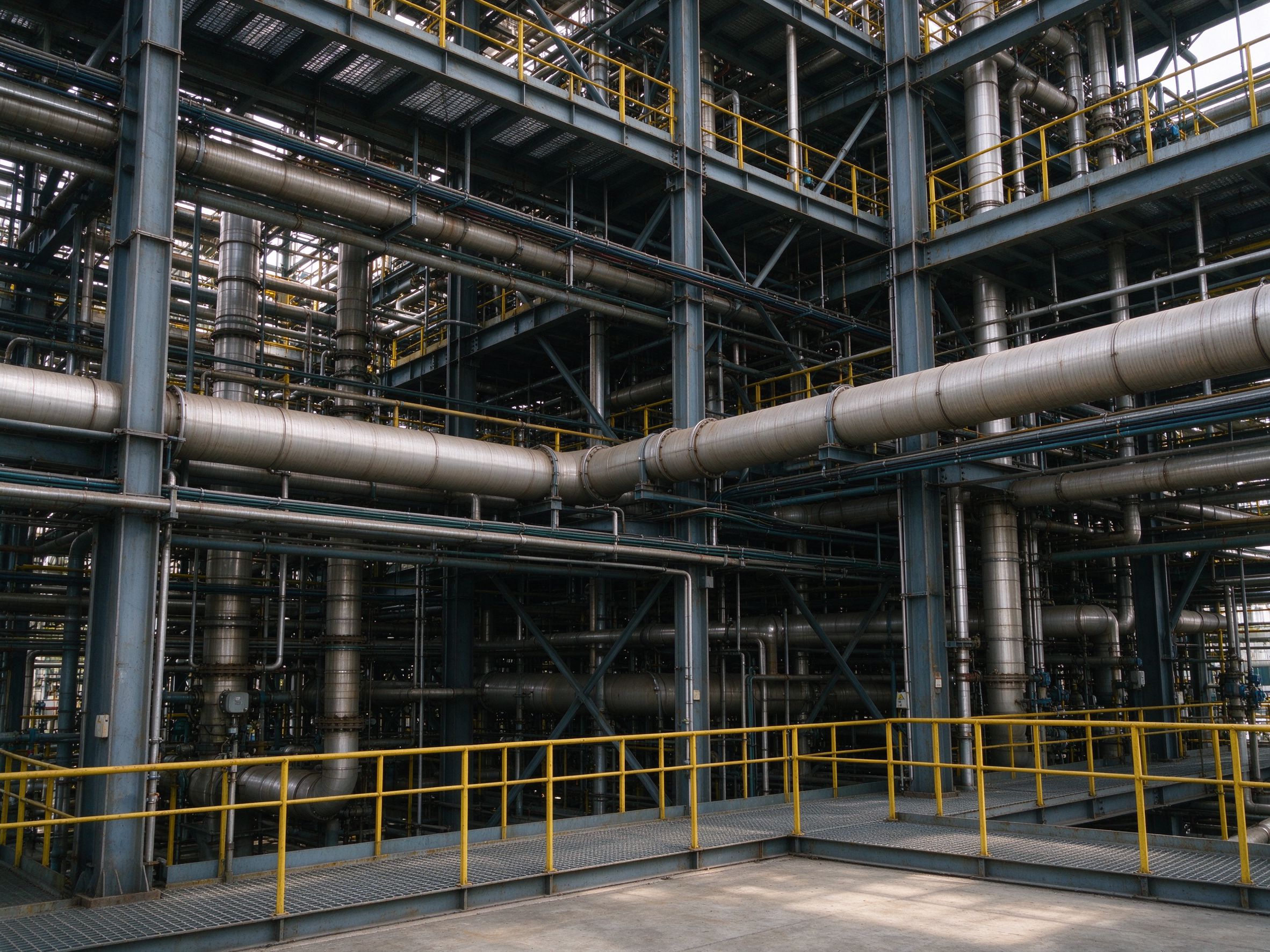

钢管廊是一种敞开式多层钢框架，用于石化、化工、电力等工厂支撑工艺管道、电缆桥架，有时也支撑设备。它由横向刚架、纵向支撑、多层梁、走道和护栏组成。
钢管廊是一种敞开式多层钢框架，用于石化、化工、电力等工厂支撑工艺管道、电缆桥架，有时也支撑设备。它由横向刚架、纵向支撑、多层梁、走道和护栏组成。
本文讲清楚管廊怎么构成、要协调什么，而不是给固定尺寸。
什么是钢管廊
管廊是工厂里工艺管道和公用工程的主要结构通道，在各工艺装置之间延伸，分多层支撑管道、电缆桥架，有时也支撑小型设备。
管廊怎么构成
| 部件 | 作用 |
|---|---|
| 横向刚架 | 承受横向荷载 |
| 柱 | 承受竖向和水平荷载 |
| 纵向支撑 | 沿长度方向稳定管廊 |
| 多层梁 | 支撑管道和电缆桥架 |

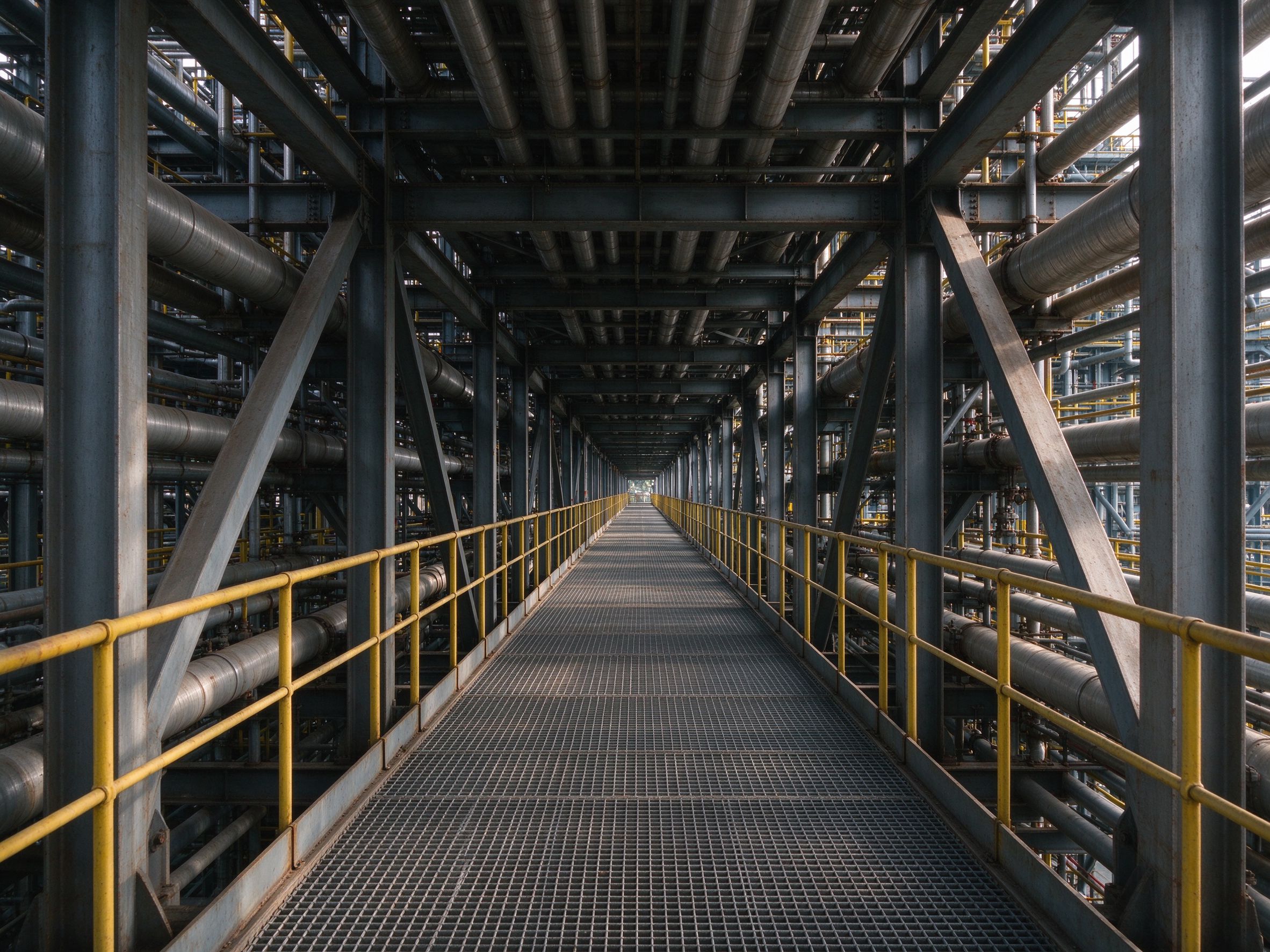

| 走道格栅 | 操作和检修通道 |
| 护栏 | 边缘防坠落保护 |
管廊承受什么
管廊承受管道重量、管内介质、保温、电缆桥架，有时还有设备。管道还会随温度膨胀，所以支架和导向要允许或控制其位移。
管廊 vs 普通钢结构厂房
| 方面 | 管廊 | 钢结构厂房 |
|---|---|---|
| 围护 | 通常敞开 | 有墙面和屋面 |
| 层数 | 常为多层 | 常为一层主空间 |
| 荷载 | 管道、电缆、设备 | 围护、楼面、吊车 |
| 通道 | 走道和平台 | 门和开间 |
| 协调 | 管道布置 | 建筑布置 |
设计协调
管廊要与管道布置、管道支架、热膨胀、走道、防火和防腐一起协调。构件尺寸和间距取决于管道荷载、布置、当地规范和用途，不应在管道数据明确前固定。
什么取决于什么
结构取决于管道布置、管道荷载和热位移、层数、走道要求、防火和防腐条件，以及当地规范。
责任边界
| 阶段 | 中赛 | 买家/当地 |
|---|---|---|
| 数据 | 按管道荷载和布置协调 | 提供管道数据和当地规范 |
| 详图 | 建模管廊和节点 | 确认走道和安全要求 |
| 制造 | 在中赛制造基地制造和质检 | 办理许可和注册工程师 |
| 运输 | 协调出口和单据 | 安排清关和缴税 |
| 安装 | 提供技术指导 | 提供人工和实体安装 |
清单
- 已确认管道布置和层数
- 已提供管道荷载和介质
- 已核对热膨胀和导向
- 已设横向刚架和纵向支撑
- 已含走道格栅和护栏
- 已确认防火需求
- 已评估防腐环境
- 已核对当地规范和许可
常见问题
什么是钢管廊？
支撑管道、电缆，有时还有设备的敞开式多层钢框架。
管廊怎么稳定？
靠横向刚架和纵向支撑。
承受什么荷载？
管道重量、介质、保温、电缆桥架，有时还有设备。
管道在管廊上会动吗？
会，管道随温度膨胀，所以要协调支架和导向。
管廊有围护吗？
通常敞开，不同于有围护的钢结构厂房。
有走道吗？
通常会加走道和护栏，方便通行。
什么时候要防火？
取决于工厂、火灾场景和当地规范。
报价前需要什么数据？
管道布置、层数、荷载、走道、防火和防腐需求。
