钢结构厂房内设备与机械基础：采购前需要知道什么

设备基础通常由当地结构工程师设计，但设备荷载、锚栓位置与基坑布置必须在加工前与厂房结构协调。重型设备不应直接放在混凝土楼板上，除非当地注册工程师确认楼板与地基可承载。中赛做钢结构20年、专注出口15年，可为所供构件协调框架与锚固界面。

本文说明由谁设计什么、需要哪些信息、协调通常在哪里出问题。

一、设备基础与建筑基础的区别

类型	通常由谁设计	典型用途
独立式设备基础	当地结构工程师	水泵、压缩机、压力机、储罐
条形或联合基础	当地结构工程师	长形设备、辊道线、输送线
楼板上放置设备	当地结构工程师	已确认楼板承载力的轻型设备
与柱基础结合	当地结构工程师+供应商协调	靠近柱列或吊车道的设备

二、为什么设备荷载不能忽视

• 荷载路径：设备→基础→地基；厂房框架并非为承载每台设备而设计
• 振动与动力荷载会松动连接并影响邻近设备
• 基坑、管沟与电缆槽可能与柱基础和锚栓冲突
• 设备基础沉降会导致轴线偏移并损坏设备

三、加工前钢供应商需要的信息

• 设备重量、尺寸与动力荷载

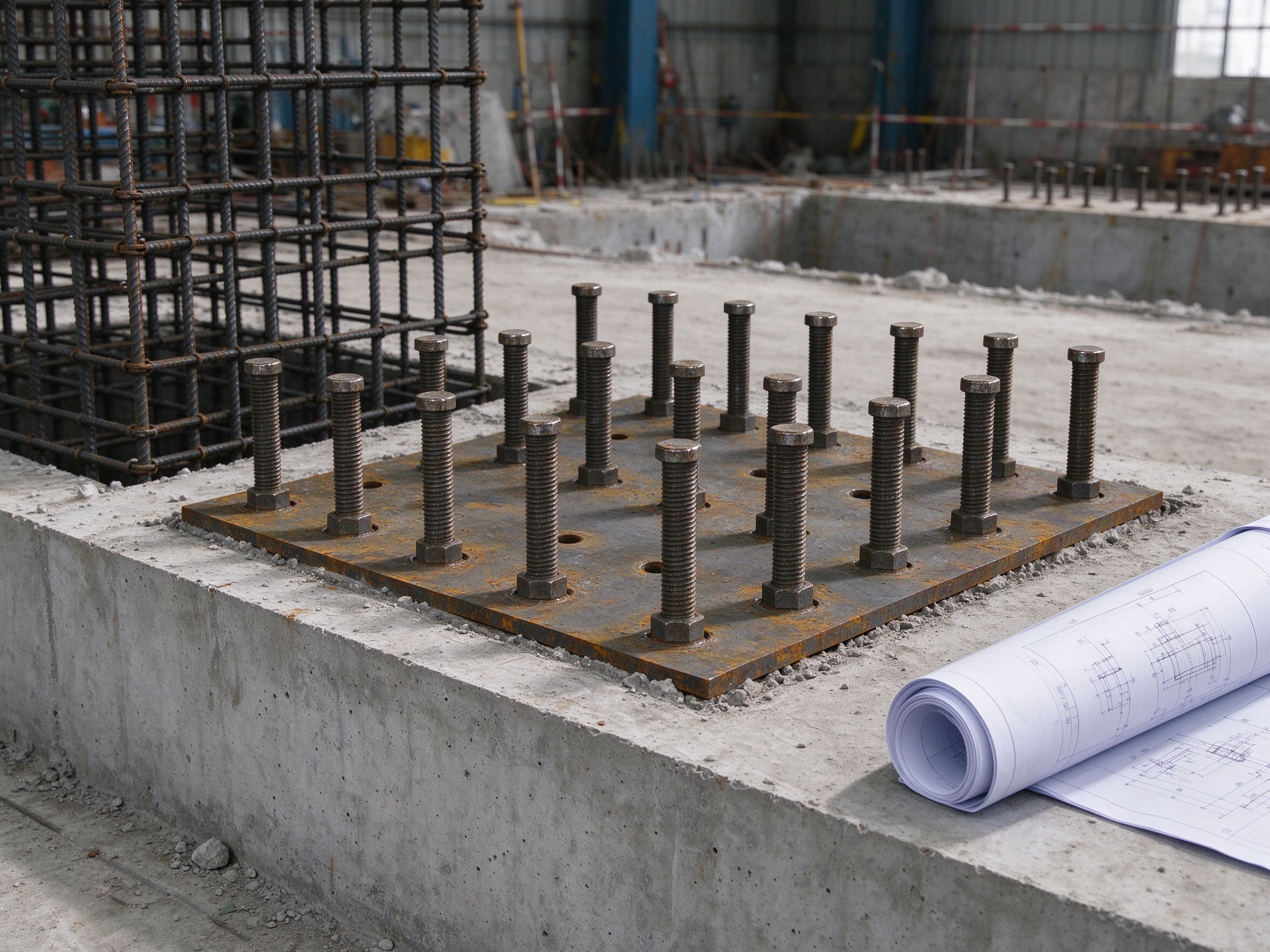

• 带锚栓位置与规格的基础布置图
• 基坑、管沟与电缆槽位置
• 若设备需桥式吊车安装或维修，提供吊车荷载
• 柱网与拟定的设备位置

四、责任边界

环节	中赛（钢供应商）	当地团队
设计	钢框架的工程协调与深化	注册工程师进行设备基础设计
荷载	确认框架净空与锚固界面	提供设备荷载与动力数据
土建	协调基坑与柱基础冲突	基础、楼板与地基工程
安装	框架安装技术指导	现场安装与设备就位

五、发询价前检查清单

• 设备清单含重量、尺寸与动力荷载
• 当地工程师出具的基础与锚栓图
• 基坑、管沟与电缆槽布置
• 确认柱网与设备位置
• 安装与维修用吊车能力
• 当地规范对振动与沉降的要求

常见问题

重型设备可以直接放在楼板上吗？

只有当地注册工程师确认楼板厚度、配筋与地基承载力足够时才可以；否则需要独立基础。

设备基础由谁设计？

当地结构工程师，依据设备供应商提供的设备数据与地勘报告设计。

设备基础与厂房框架相连吗？

通常不直接相连；独立设计以避免设备振动传入主体结构。靠近柱列时仍需协调。

钢供应商需要什么信息？

设备荷载、基础与锚栓图、基坑位置、柱网与吊车要求。

你们能协调设备锚栓吗？

中赛协调钢框架与锚固界面；设备基础及其锚栓通常由当地团队设计与施工。

厂房建成后再加设备怎么办？

当地注册工程师需评估楼板与地基；可能需要新增基础。若荷载路径保持独立，厂房框架通常不受影响。

振动荷载会影响厂房吗？

会，动力荷载会随时间松动连接；因此设备基础通常与框架分离，当地设计也需考虑振动。

发图纸时要把设备布置一起发吗？

需要，这样供应商可在加工前核对柱列净空、吊车通道以及与锚栓、基坑的冲突。
