带吊车钢结构厂房设计：决定结构的关键因素
建带桥式吊车的钢结构厂房前，需要了解吊车吨位、跨度、起升高度、工作制、吊车梁、钢柱和基础荷载等要点。
带桥式吊车的钢结构厂房，和无吊车厂房不是同一种结构。吊车吨位、起升高度、跨度、工作制和吊车数量，会直接改变钢柱截面、牛腿节点、屋面支撑和基础荷载。设计前如果这些参数没有确认，报价只能是粗略估算，建成后也可能通不过现场验收。要拿到可靠报价，需要一份明确的吊车规格，再加上当地设计荷载。
为什么吊车参数会改变整个结构
无吊车的门式刚架主要承受屋面自重、风荷载和雪荷载。吊车则额外增加了移动竖向荷载、沿吊车梁方向和垂直吊车梁方向的水平制动力，以及反复疲劳作用。这些力通过焊在或栓接在钢柱上的牛腿传递，因此：
- 钢柱截面变大，可能从 H 型钢变成箱形或组合截面
- 基础要同时承受竖向吊车反力和水平力
- 吊车梁挠度要控制在较严的范围内，通常约为跨度的 1/600
- 整体框架需要足够的侧向刚度，以保证吊车平稳运行和轨道安全
同样跨度、同样面积的两栋厂房，一栋配 5 吨吊车，另一栋配 20 吨吊车，后者用钢量和节点做法会明显不同。
报价前必须提供的吊车参数
不要只说”我们要一台吊车”就指望拿到固定价格。设计方至少需要：
- 每台吊车的额定起重量（吨）
- 同一跨内吊车数量
- 所需起升高度，或吊钩到梁底的高度
- 吊车跨度，即左右轨道中心线之间的距离，以及厂房宽度
- 吊钩极限位置，吊钩能靠近两侧墙多近
- 工作制等级（如 ISO 的 A1–A8 或 M1–M8），用于判断每年重载循环次数
- 桥式类型：上承式还是悬挂式（下承式）
- 操作方式：手电门、无线遥控还是司机室
- 如果已经选定吊车厂家和型号，一并提供，因为不同厂家的轮压不同
如果你只知道起重量，建议先向吊车厂家索取荷载图（轮压、轨道型号、小车重量），再发给我们询价。

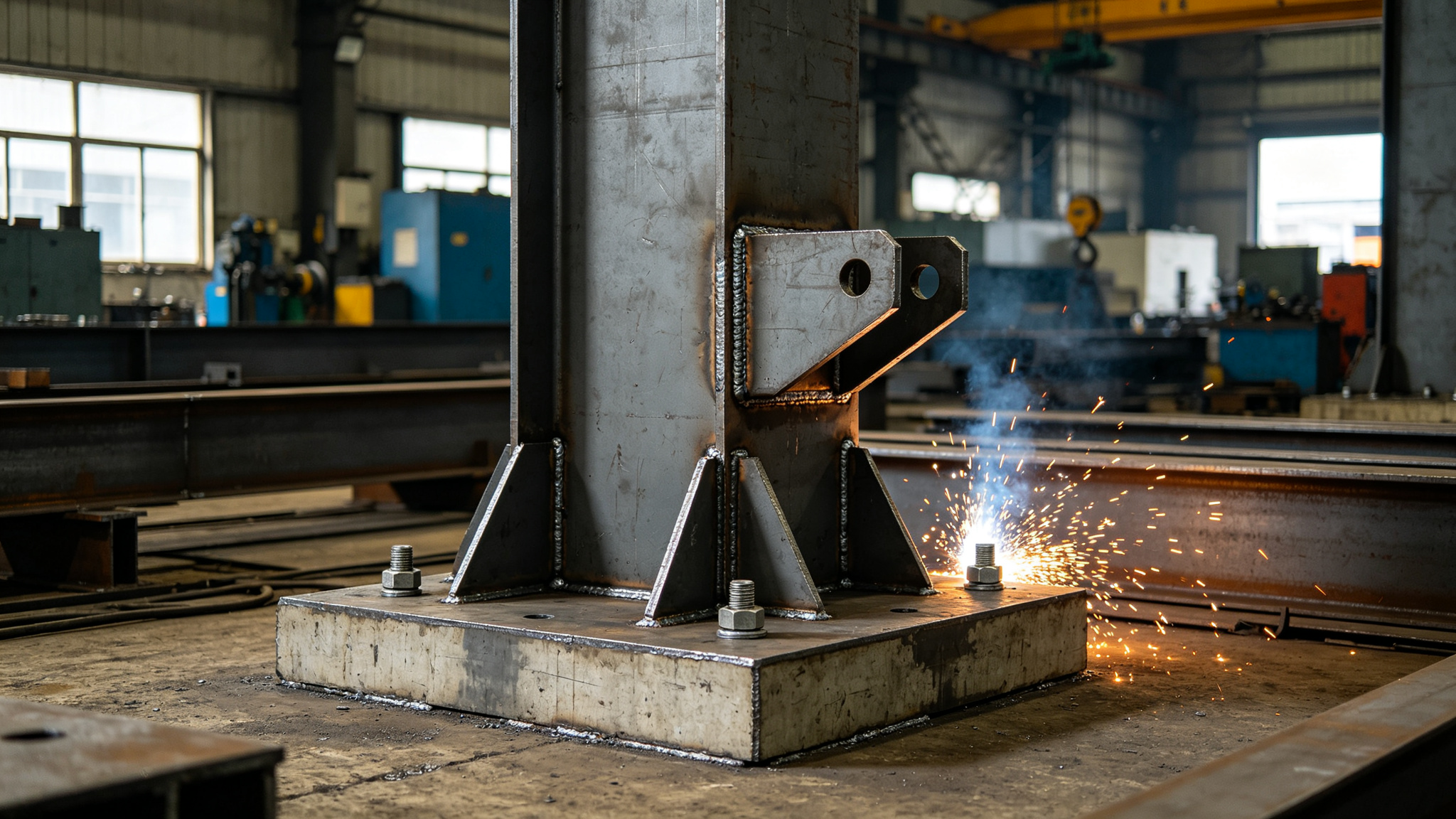

吊车如何影响钢柱
钢柱是承受吊车牛腿反力的构件。牛腿标高通常要按吊车厂家给出的轨道标高设计，而不是钢结构厂家自行决定。
钢柱设计的关键决策：
- 牛腿标高必须与吊车轨道标高一致，对不上就装不了轨道
- 钢柱刚度控制在水平力作用下柱顶侧移，侧移过大可能导致吊车脱轨或轨道连接开裂
- 轴力与弯矩验算要组合屋面荷载、吊车竖向荷载和纵横向制动力
- 大吨位吊车通常需要更大的柱截面，以及更厚的底板和锚栓群
小吨位吊车（1–5 吨）一般用普通 H 型钢柱加简单焊接牛腿即可；20 吨或 32 吨、且吊车梁较长时，则是另一类工程问题。

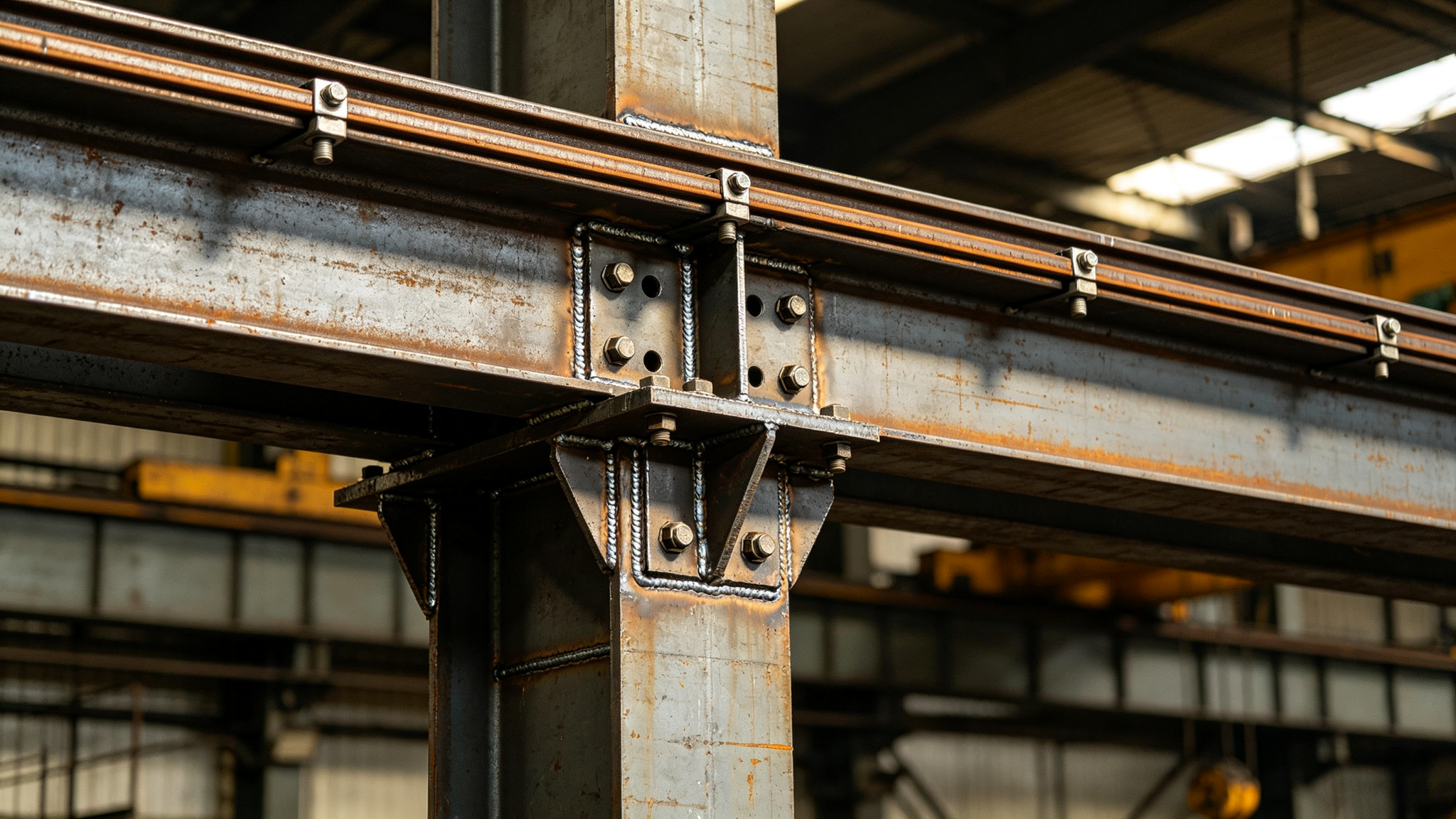

吊车梁与轨道
吊车梁承受移动轮压，它不是屋面檩条。设计要点包括：
- 按疲劳和挠度选择钢材牌号和截面
- 轨道型号，通常随吊车配套供应
- 轨道固定方式：压板、焊接底板，以及轨道如何调整
- 长吊车梁要设温度伸缩缝，因为轨道会随温度伸缩
- 吊车梁两端设车挡，保护厂房结构
悬挂式（下承式）吊车挂在屋面结构上，荷载直接传给屋面梁而不是墙架牛腿，这会改变屋面布置，需要尽早决定。
屋面、支撑与侧向刚度
吊车厂房比无吊车厂房需要更大的侧向刚度：
- 柱间竖向支撑传递纵向制动力
- 屋面水平支撑保持框架顶部对齐
- 刚架节点和柱脚要按需要传递弯矩
如果框架过柔，吊车运行时会沿轨道”窜动”，轨道焊缝开裂，维护成本上升。这就是为什么吊车厂房的局部挠度限值比普通轻型仓库更严。
基础与当地配合
钢结构供应商设计上部结构，但基础要承受上部传来的力。吊车厂房需要：
- 每个柱脚的设计荷载，包括竖向和水平分量
- 锚栓布置和抗拔力
- 由当地工程师根据场地土质设计的基础形式
中赛可以提供柱脚荷载和锚栓布置图，但实际基础开挖、混凝土浇筑和现场土建通常由当地土建承包商完成。除非合同明确包含，我们不负责现场基础施工。
电气、维护与安全
吊车本体通常由吊车厂家供应。厂房设计要为其预留：
- 吊车供电，包括滑触线或电缆滑车
- 检修平台和爬梯
- 车挡和限位开关
- 绝缘滑线走向
- 吊钩到屋面之间的净空，以容纳吊车自身高度和卷扬机构
请告知吊车是已采购、已选型，还是仍在选型阶段。如果还在选型，我们可以按典型荷载做初步设计，但最终图纸必须采用吊车厂家盖章的荷载图。
报价需要我们提供哪些资料
为了给出针对性报价，请提供：
- 厂房长度、宽度和檐口高度
- 吊车吨位、数量、跨度和起升高度
- 吊车工作制等级或预计每日使用强度
- 吊车是上承式还是悬挂式
- 当地设计荷载：风、雪、抗震、温差
- 屋面墙面系统偏好
- 防火和腐蚀环境
- 已有的吊车厂家图纸或荷载图
没有吊车参数时，我们给出的价格只能用于无吊车厂房，吊车确认后必须重新核算。
常见问题
带吊车比不带吊车贵多少？ 没有固定比例。增加量取决于吊车吨位、跨度、起升高度、工作制和当地荷载。短跨小吨位 5 吨吊车增加的用钢量，远小于长跨 32 吨吊车。吊车规格明确后我们可以做多方案对比。
以后能不能再加吊车？ 可以在设计时按未来吊车预留，但钢柱、牛腿和基础必须现在就按未来荷载放大。给未按吊车设计的厂房后加大型吊车，通常需要结构加固。
你们供应吊车本体吗？ 我们供应钢结构厂房，包括按所选吊车尺寸设计的吊车梁和柱牛腿。桥式吊车、卷扬、轨道和电气控制通常由吊车厂家供应，我们按其盖章荷载图设计。
报价包含基础和安装吗？ 标准范围包括制造、编号、包装、装柜和出口协调，以及安装技术指导。基础、当地土建和现场吊装通常由当地承包商负责，除非合同另有约定。
正在规划带桥式吊车的钢结构厂房？ 提交图纸或吊车规格，我们为你做针对性的工程与交付评估。
