如何看懂钢结构图纸：总图、深化图与安装图

钢结构图纸分三层：总布置图（GA）显示整体建筑，深化图（车间图）显示每个构件的尺寸与连接，安装图显示拼装顺序与构件编号。读图就是核对图签、尺寸、材料表、焊缝符号与构件编号。中赛按批准设计出深化图与安装图；当地团队在工地按图施工。

本文讲清图纸类型、需要核对的关键要素，以及一步步的读图方法。

一、为什么读对图纸重要

看错图纸会导致加工错误、安装错误与昂贵的返工：

• 总布置图定义建筑布局、轴网与构件位置。
• 深化图定义每个构件：规格、长度、孔位、焊缝与涂装。
• 安装图定义拼装顺序与每个构件的编号。
• 材料表列出截面、牌号与数量。

对照读图，确认加工的东西与安装的东西一致。

二、图纸类型对比

图纸	显示内容	使用者
总布置图（GA）	建筑布局、轴网、立面、构件位置	设计审查、基础协调
深化图 / 车间图	每个构件：尺寸、孔位、焊缝、涂装	加工、质检
安装图	拼装顺序、构件编号、连接	现场安装、监督
材料表	截面、牌号、长度、数量	采购、打包、交付

各层配合使用；深化图跟随总图，安装图跟随深化图。

三、图纸上的关键要素

• 图签——项目、图号、版次、比例、日期。
• 轴网与尺寸——柱位、开间、标高。
• 构件编号——每个构件有唯一编号（如 C1、B3）。
• 截面与规格——每个构件的型钢截面与牌号。
• 孔与连接——螺栓规格、孔位、连接详图。
• 焊缝符号——焊缝类型、尺寸与位置。
• 说明与总则——公差、涂装、特殊要求。

四、读图步骤

1. 核对图签——确认项目、图号与版次与所发图纸一致。
2. 找到轴网与方位——确定图纸在建筑平面中的位置。
3. 识别构件编号——与材料表对应。
4. 核对尺寸——确认长度、位置与标高。
5. 核对连接——每个节点的螺栓、孔与焊缝。
6. 核对材料表——截面、牌号与数量。
7. 确认涂装与说明——表面处理与特殊要求。
8. 加工前提出问题——任何不清楚项在开工前与设计团队确认。

五、常见符号

• 焊缝符号——角焊缝、对接焊缝与塞焊，含尺寸与长度。
• 孔符号——标准孔、大孔与长圆孔。
• 表面符号——打磨、铲削与涂装标记。
• 标高符号——完工楼面标高与钢顶标高。
• 剖切符号——总图上的剖切位置。

图例通常在图纸或图纸说明中给出。

六、责任边界：供应商与当地团队

环节	中赛（钢供应商）	当地团队
设计	按批准设计出总图、深化图与安装图	审图并与注册工程师确认
加工	按深化图加工	—
安装	提供安装图与技术指导	现场按安装图施工
检查	提供构件清单与材质证明	到货按图纸核对构件与编号
返修	对批准变更出修订图	及时以照片反馈图纸问题

常见问题

什么是总布置图（GA）？

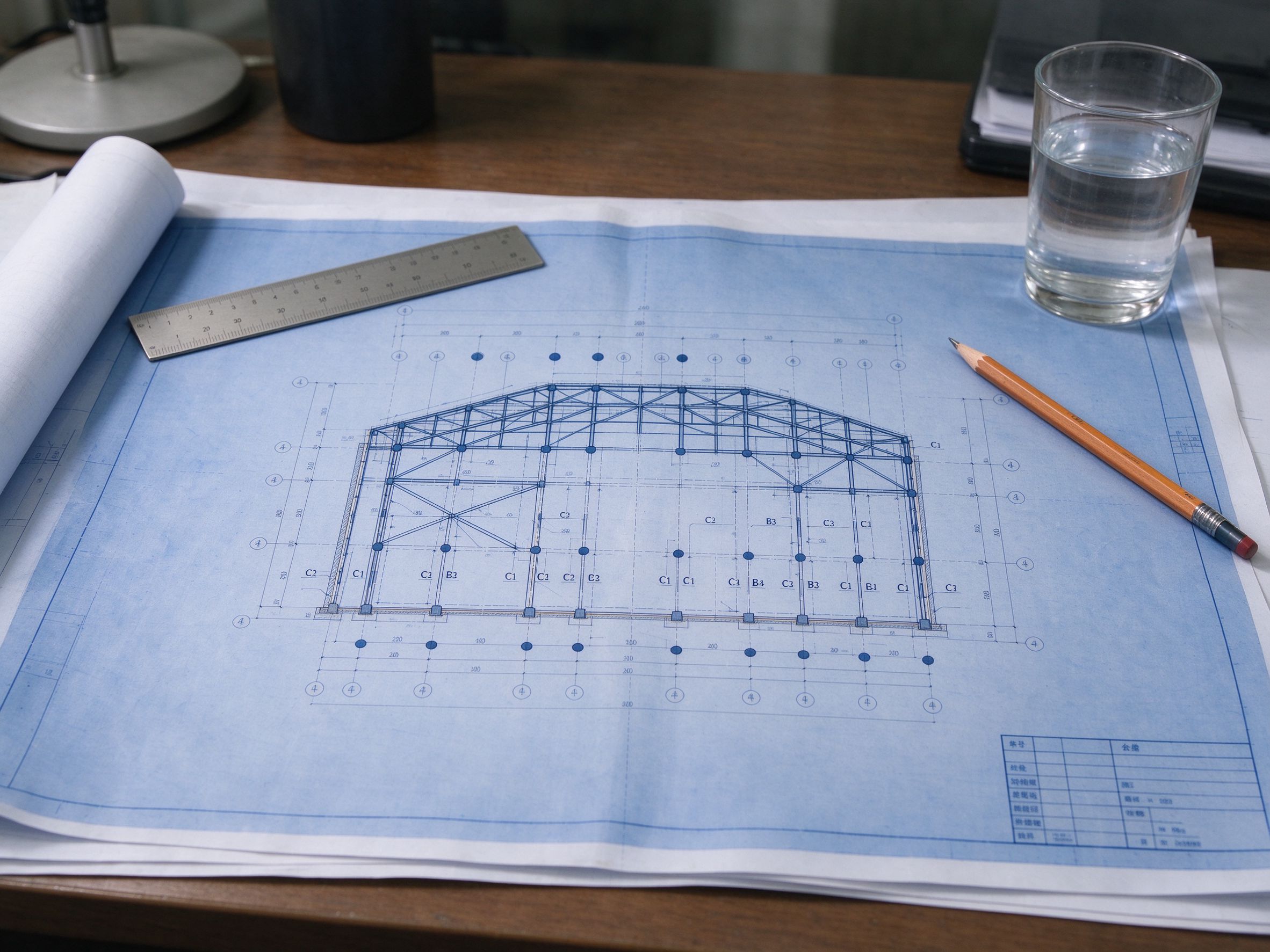

总布置图显示整体建筑：轴网、立面、构件位置与总体尺寸。它是深化图依据的顶层图纸。

什么是深化图？

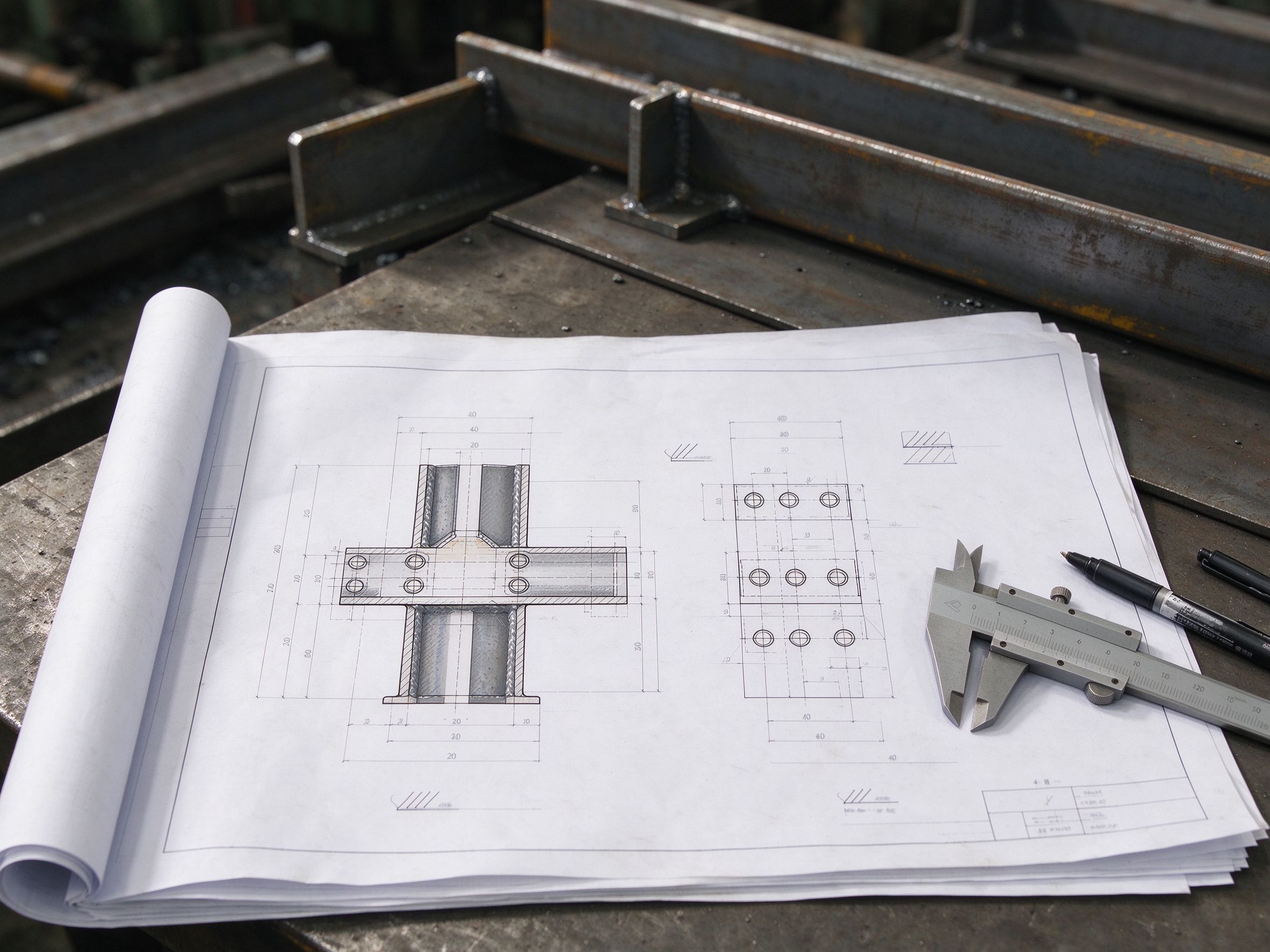

深化图（车间图）显示单个构件或节点的全部加工信息：截面、长度、孔位、焊缝与涂装。加工按深化图进行。

什么是安装图？

安装图显示拼装顺序与每个构件的编号，现场团队知道什么构件装在哪里、按什么顺序。

什么是材料表？

列出所有构件的截面、牌号、长度与数量的表格。用于采购、打包与交货核对。

现场怎么找构件？

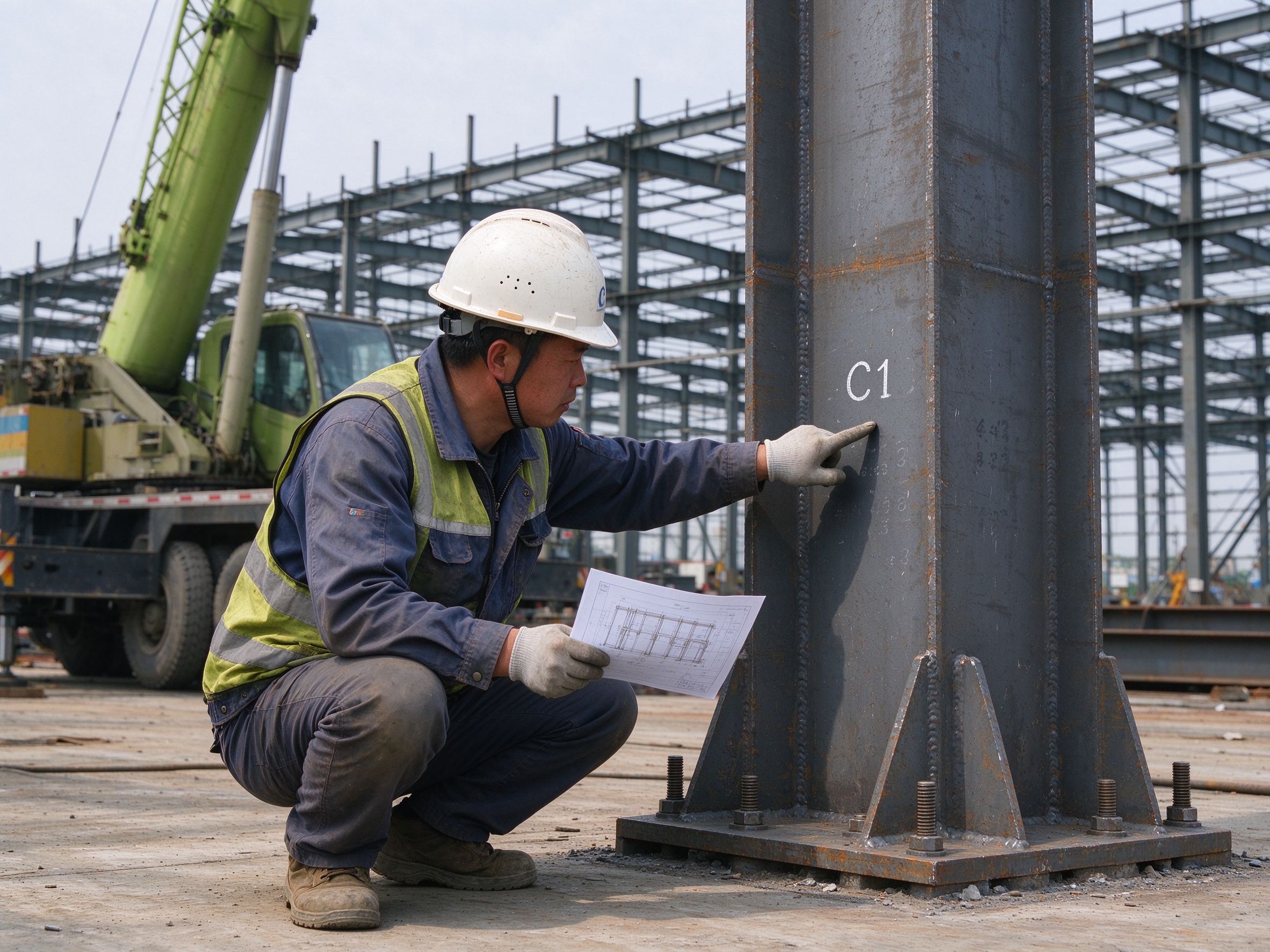

每个构件在图纸与钢材上有唯一编号（安装编号）。把钢材上的编号与安装图、材料表上的编号对应。

焊缝符号是什么意思？

焊缝符号显示焊缝类型（角焊缝、对接焊缝、塞焊）、尺寸、长度与位置。与深化图上的连接详图一起读。

图纸由谁准备？

出口钢结构由供应商（含工程协调）按批准设计出总图、深化图与安装图。买方注册工程师审查并批准。

图纸看不清楚怎么办？

在加工或安装前停下来确认。不清楚项连同照片与图号反馈给设计团队；设计团队给出澄清或修订图。
