一、钢结构安装概述
钢结构安装是将预制钢构件在现场组装成完整建筑或结构体系的过程。对于海外项目，安装成功取决于三个关键因素：精准的工厂制造、清晰的安装图纸，以及供应商与当地施工团队之间的有效协调。
本指南介绍门式刚架钢结构建筑的典型安装顺序——这是工业厂房、仓库和农业建筑最常见的结构形式。实际安装顺序可能因项目复杂度、结构体系和当地施工方法而有所不同。
二、安装前准备
在吊装任何钢构件之前，必须完成多项准备工作，确保安装过程顺利进行。

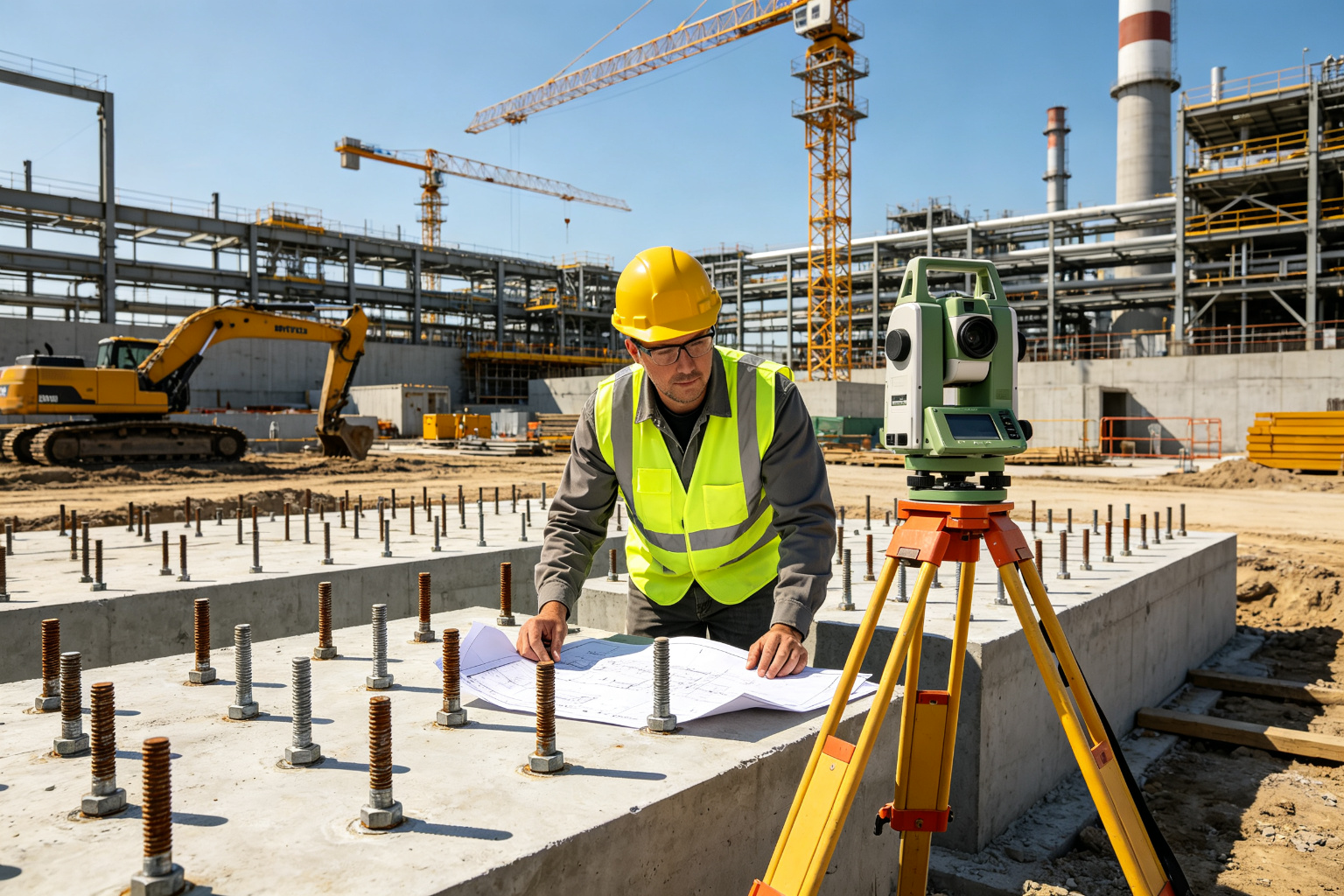

2.1 基础与锚栓核验
基础是土建工程与钢结构之间的接口。锚栓位置偏差或基础标高错误是导致安装延误的最常见原因之一。
- 核验锚栓位置：使用全站仪或经纬仪，对照基础图纸检查螺栓坐标
- 检查螺栓外露长度：确保锚栓高出基础表面的长度满足柱底板连接要求
- 核验基础标高：检查基础顶面标高是否在规定公差范围内
- 清理螺栓螺纹：钢柱安装前清除锚栓螺纹上的混凝土、灰尘和保护帽
- 检查灌浆空间：确认基础顶面与柱底板之间有足够的灌浆空间
2.2 构件清点与识别
构件到场后，应对照装箱单和安装图纸进行全面清点。
- 将构件编号与安装图纸图例进行交叉核对
- 核验主要构件（钢柱、钢梁、屋面梁）数量
- 检查次要构件（檩条、墙梁、支撑）
- 按连接点或建筑区域核验螺栓包
- 如有缺失或损坏构件，立即报告
2.3 设备与现场准备
当地承包商应在安装开始前确保以下条件就绪：
- 起重设备：具有足够起重能力和作业半径的汽车吊或合适的起重设备
- 高空作业设备：剪叉式升降平台、曲臂车或脚手架
- 工具：扳手、扭矩扳手、测量仪器和安全防护设备
- 现场通道：运输车辆和吊车有清晰的进出通道
- 构件堆放区：安装现场附近有平整、指定的构件存放区域
三、钢柱安装
钢柱安装是第一项主要吊装作业，确立建筑的结构网格。

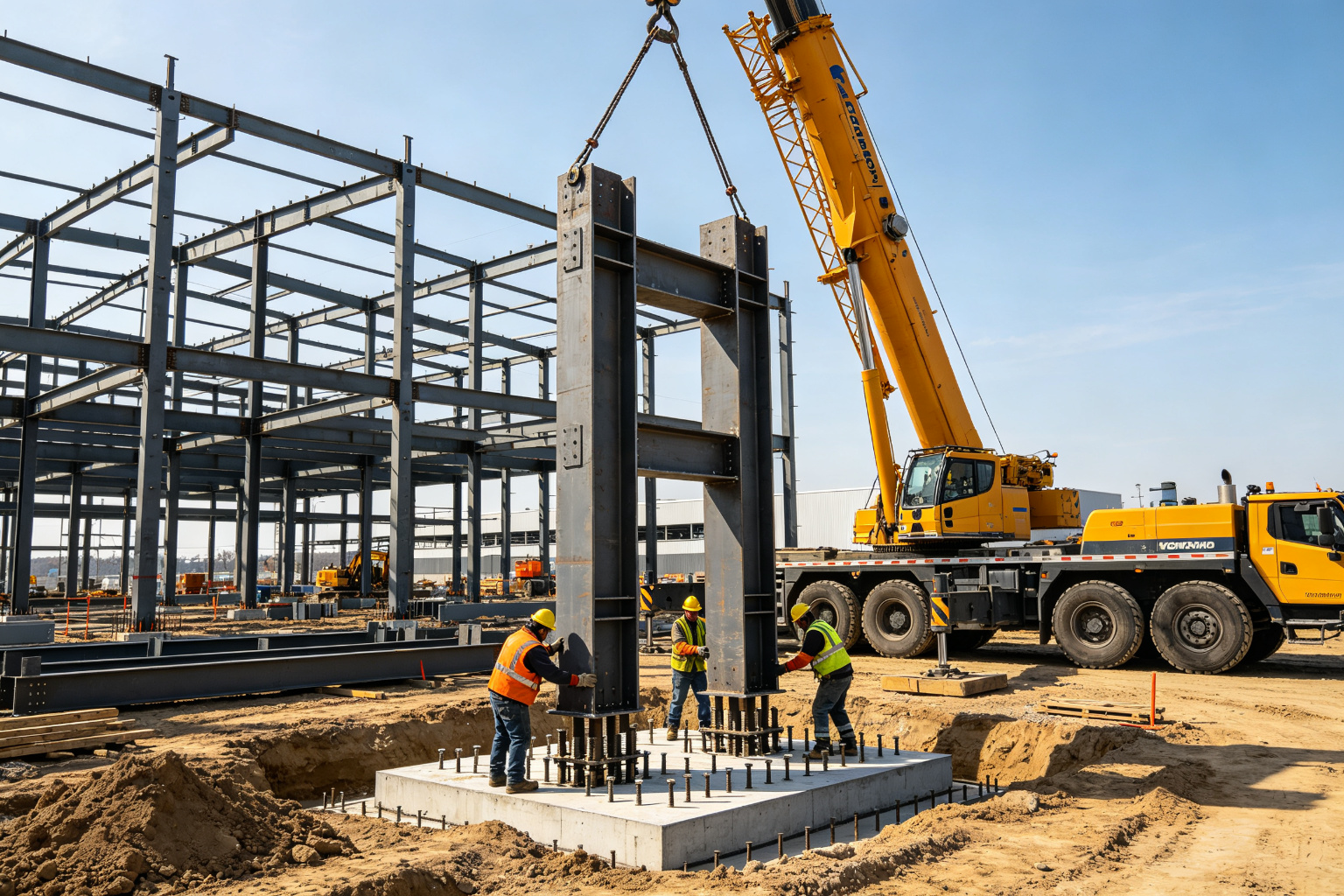

3.1 钢柱吊装与就位
- 在钢柱指定吊点（通常靠近柱顶三分之一处）绑扎吊索
- 缓慢将钢柱吊起至竖直位置，避免摆动或与其他构件碰撞
- 引导柱底板对准锚栓，使螺栓孔与螺栓位置对齐
- 将钢柱降至预设标高的调平螺母或垫片上
- 在所有锚栓上安装垫圈和螺母，先用手拧紧
3.2 钢柱校正与垂直度
钢柱就位后，必须进行校正和垂直度检查，然后才能最终紧固。
- 检查垂直度：使用经纬仪或线锤，在两个方向检查钢柱垂直度
- 调平螺母调整：升降各调平螺母以校正钢柱倾斜
- 核验网格对齐：检查柱中心线与建筑网格线是否对齐
- 临时支撑：安装临时缆风绳或支撑，在永久支撑安装前固定钢柱位置
3.3 灌浆
钢柱校正完成且主框架稳定后，柱底板与基础之间的空隙需用灌浆料填充。
- 清理基础表面和柱底板底面
- 在柱底板四周安装模板
- 压力或重力灌注无收缩灌浆料，确保完全填充
- 按照灌浆料制造商说明养护，达到强度后再承受全部结构荷载
四、主梁与屋面梁安装
钢柱安装并临时支撑后，安装主要水平框架构件——多跨建筑的主梁或门式刚架的屋面梁。

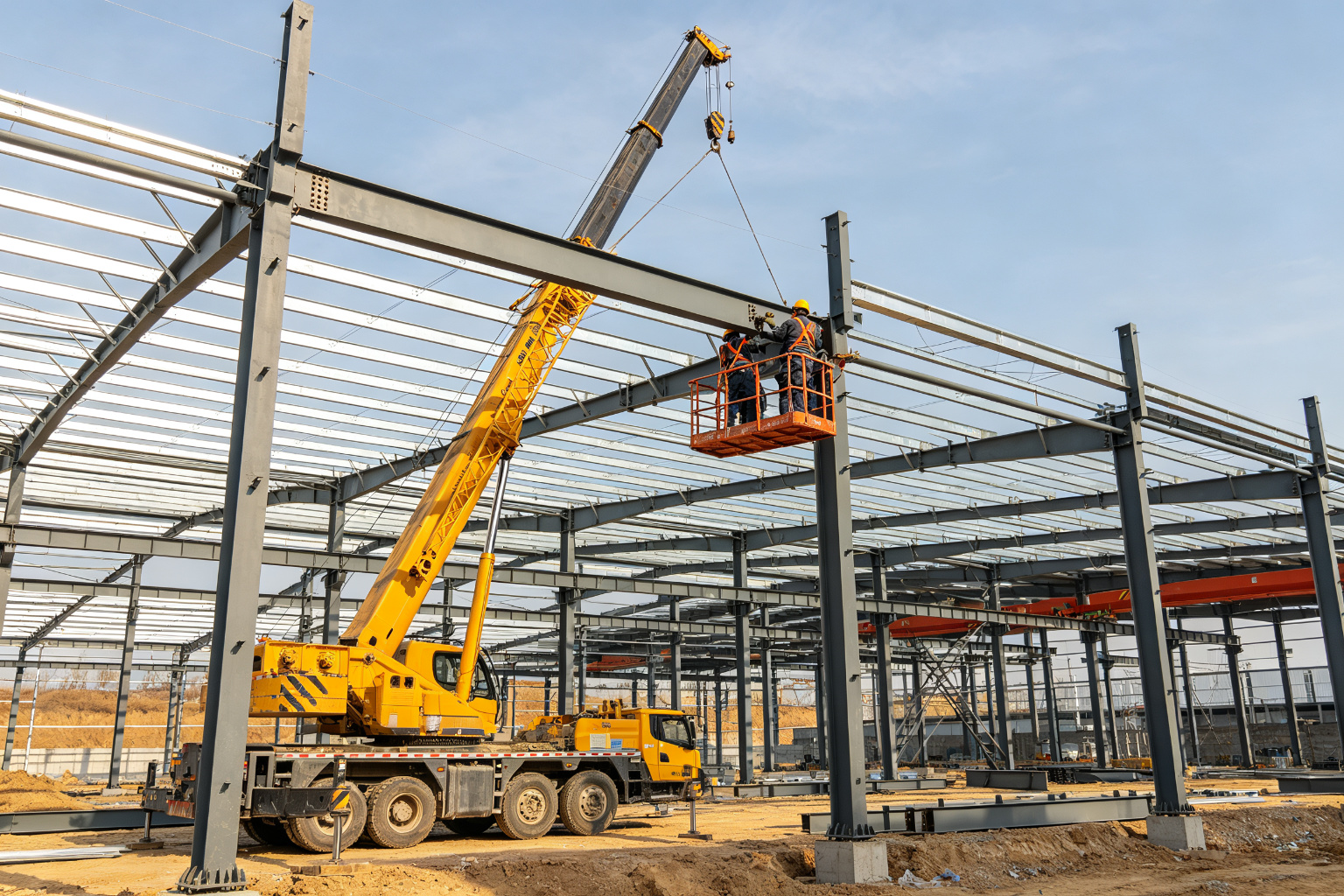

4.1 梁吊装与连接
- 如梁分段到货（大跨度屋面梁常见），先在地面拼装梁段
- 在平衡点绑扎吊索，确保吊装时梁保持水平
- 将梁吊至连接高度，引导至两柱之间的位置
- 对齐梁柱连接处（门式刚架为梁柱节点）的螺栓孔
- 在所有连接孔中安装螺栓，先用手拧紧
- 从建筑一端向另一端逐跨重复安装
4.2 临时稳定
梁安装过程中，结构处于部分组装状态，需要临时稳定措施。
- 在相邻刚架之间安装临时檩条或交叉支撑，以稳定每个新安装的开间
- 在所有连接螺栓安装完毕且临时支撑就位前，不得松开吊车
- 安装过程中监测框架稳定性，尤其在大风天气
- 风速超过吊车和结构安全作业限值时，停止吊装作业

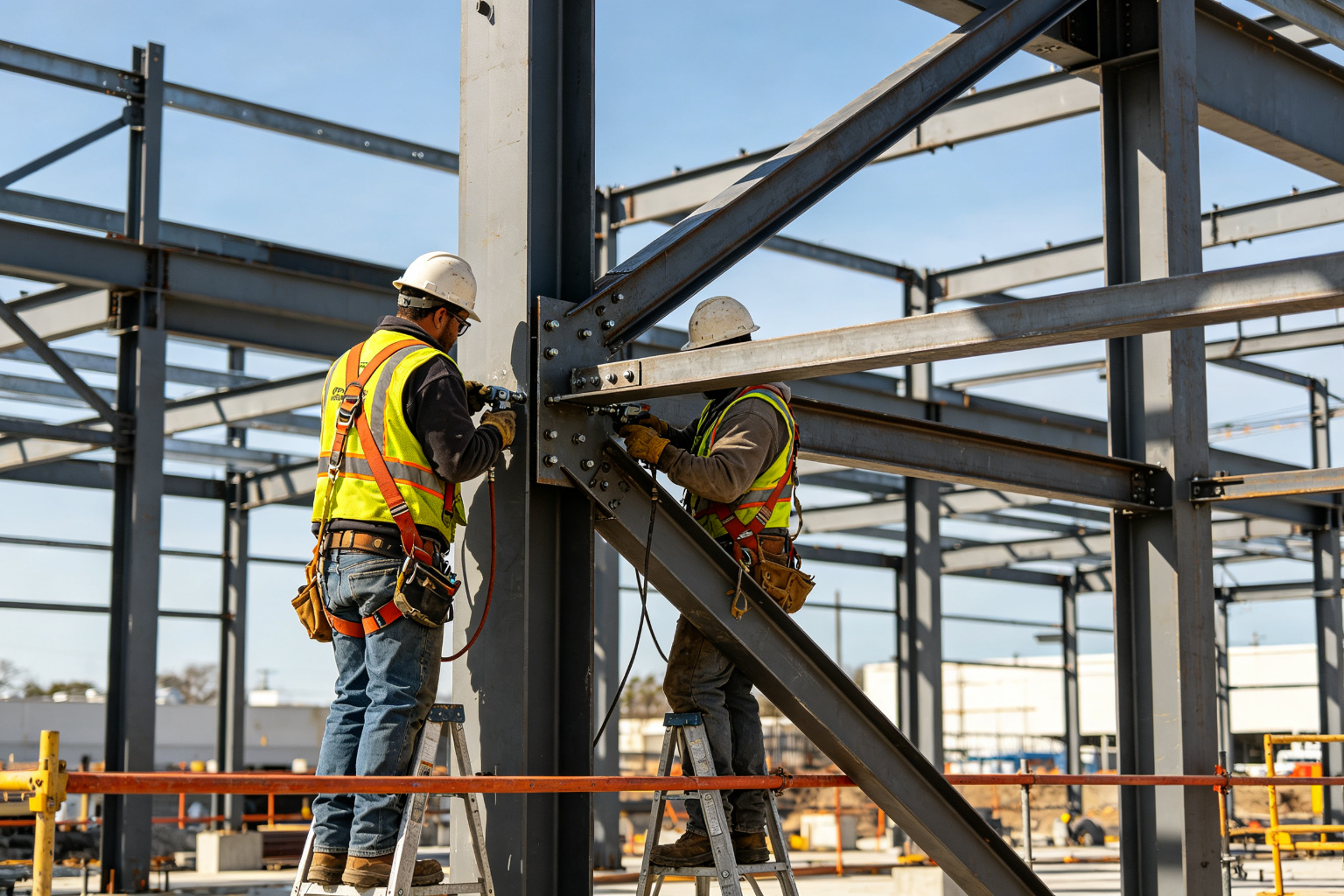

五、支撑系统安装
支撑为钢框架提供侧向稳定性，将风荷载和地震荷载传递至基础。支撑应在安装顺序中尽早安装。
5.1 支撑类型
- 屋面支撑：屋面平面内的交叉支撑或对角支撑，通常位于端开间或按一定间距布置
- 墙面支撑：山墙或侧墙内的交叉支撑，抵抗侧向荷载
- 柱间支撑：高柱在柱高中部设置的水平或对角支撑
- 拉杆：门式刚架中用于抵抗檐口水平推力的受拉构件
5.2 支撑安装注意事项
- 相邻刚架就位后，应尽快安装并张紧支撑
- 交叉支撑的两根斜杆应均匀张紧（或根据设计仅张紧受拉斜杆）
- 不得省略支撑或不张紧——结构稳定性依赖支撑系统
- 对照安装图纸核验支撑位置——支撑通常布置在特定开间，而非每个开间
六、次钢结构安装
次钢结构包括檩条、墙梁、檐口撑杆等，用于支承屋面和墙面围护系统，并为主要构件提供侧向约束。

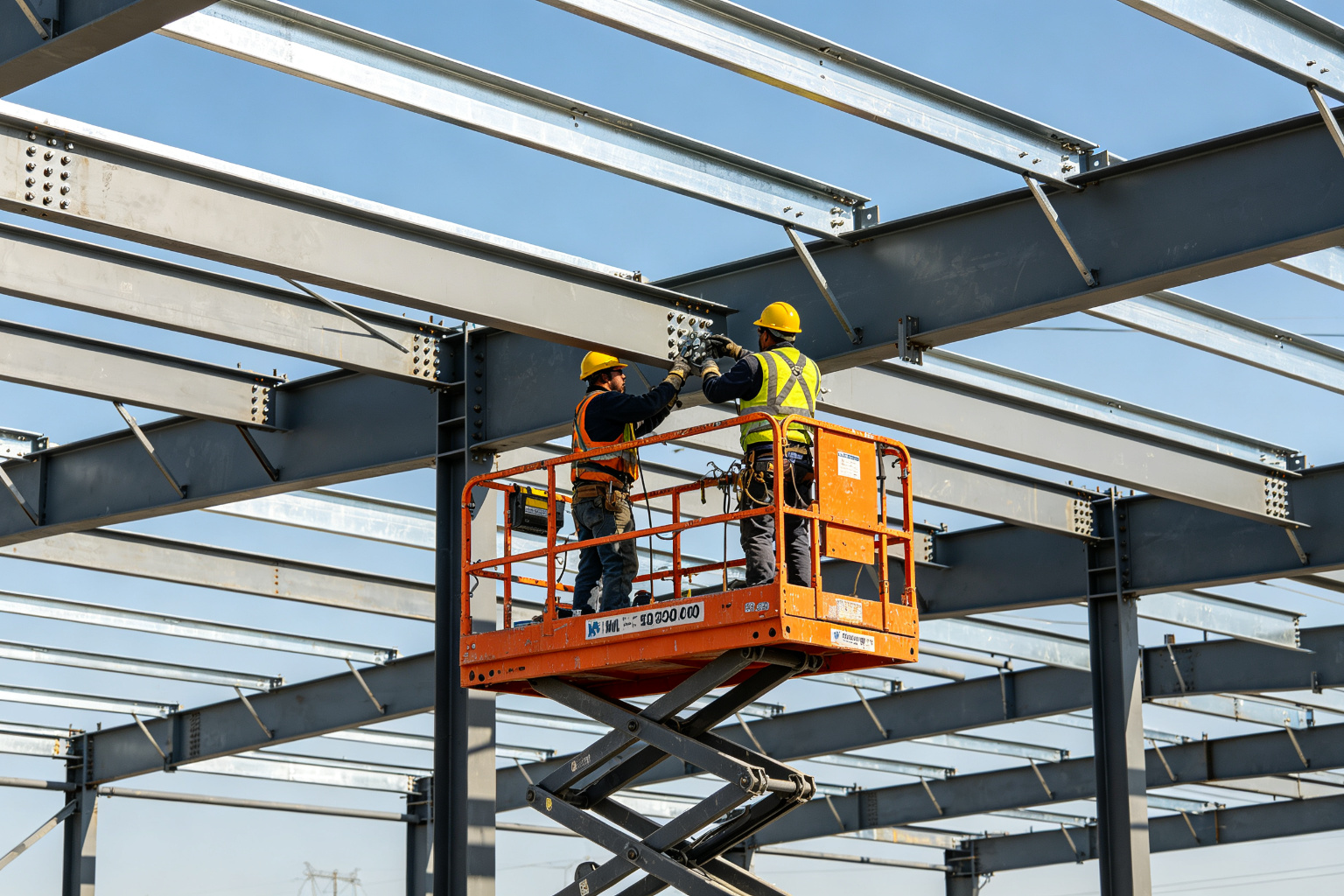

6.1 檩条
檩条是跨越屋面梁或桁架的水平构件，支承屋面板。
- 从建筑一端向另一端逐跨安装檩条
- 使用螺栓或自钻螺钉将檩条固定在屋面梁托板或上翼缘上
- 长檩条在跨中安装檩条支撑（吊杆或角钢撑杆），防止侧向失稳
- 核验檩条间距是否符合围护板规格——间距错误可能导致屋面板失效
6.2 墙梁
墙梁是跨越钢柱的水平构件，支承墙面围护板。
- 根据墙面系统，从墙底向上或从檐口向下安装墙梁
- 将墙梁固定在柱托板或柱外翼缘上
- 按设计要求安装墙支撑或墙梁拉条，防止侧向挠度
- 确保墙梁对齐平直，便于墙面围护板安装
七、屋面与墙面围护系统
钢结构框架和次构件安装完成并螺栓紧固后，安装屋面和墙面围护系统。

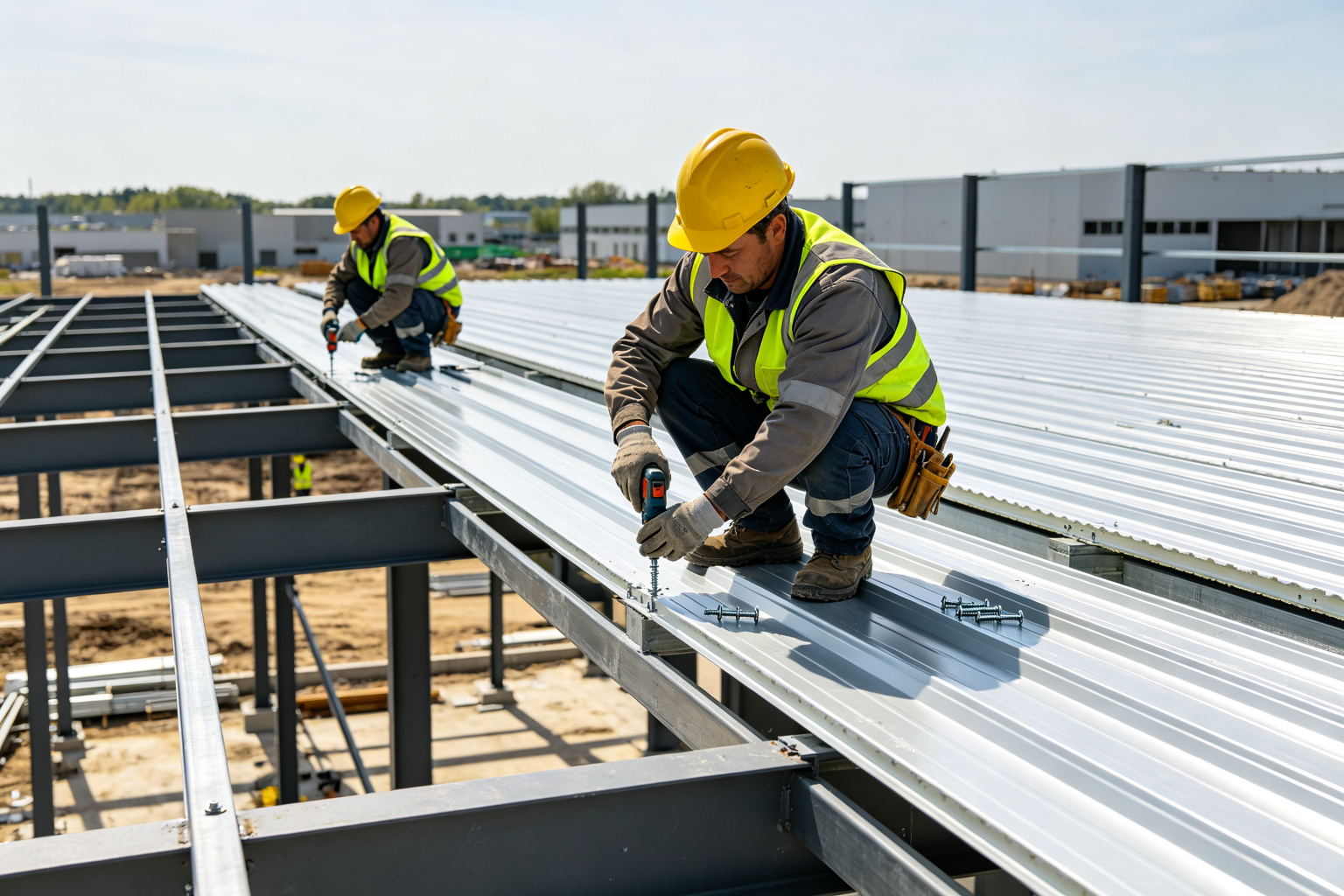

7.1 屋面围护
- 在檩条上铺设屋面保温层（如设计要求），从檐口向屋脊方向铺设
- 从山墙一端开始铺设屋面板，板与板之间按规定搭接（通常一个波峰或一个肋）
- 使用带密封垫圈的自钻螺钉，按规定间距将屋面板固定在檩条上
- 安装屋脊盖板、檐口收边、山墙收边和泛水板
- 在指定位置安装采光板或透光板
7.2 墙面围护
- 在墙梁上铺设墙面保温层（如设计要求）
- 从墙角开始安装墙面板，根据板型水平或竖向铺设
- 按规定间距将墙面板固定在墙梁上
- 安装门窗泛水、角部收边和底部收边
- 在檐口安装天沟和落水管
八、螺栓紧固与最终验收
钢结构安装的最后阶段包括完成所有螺栓紧固和进行全面质量检查。

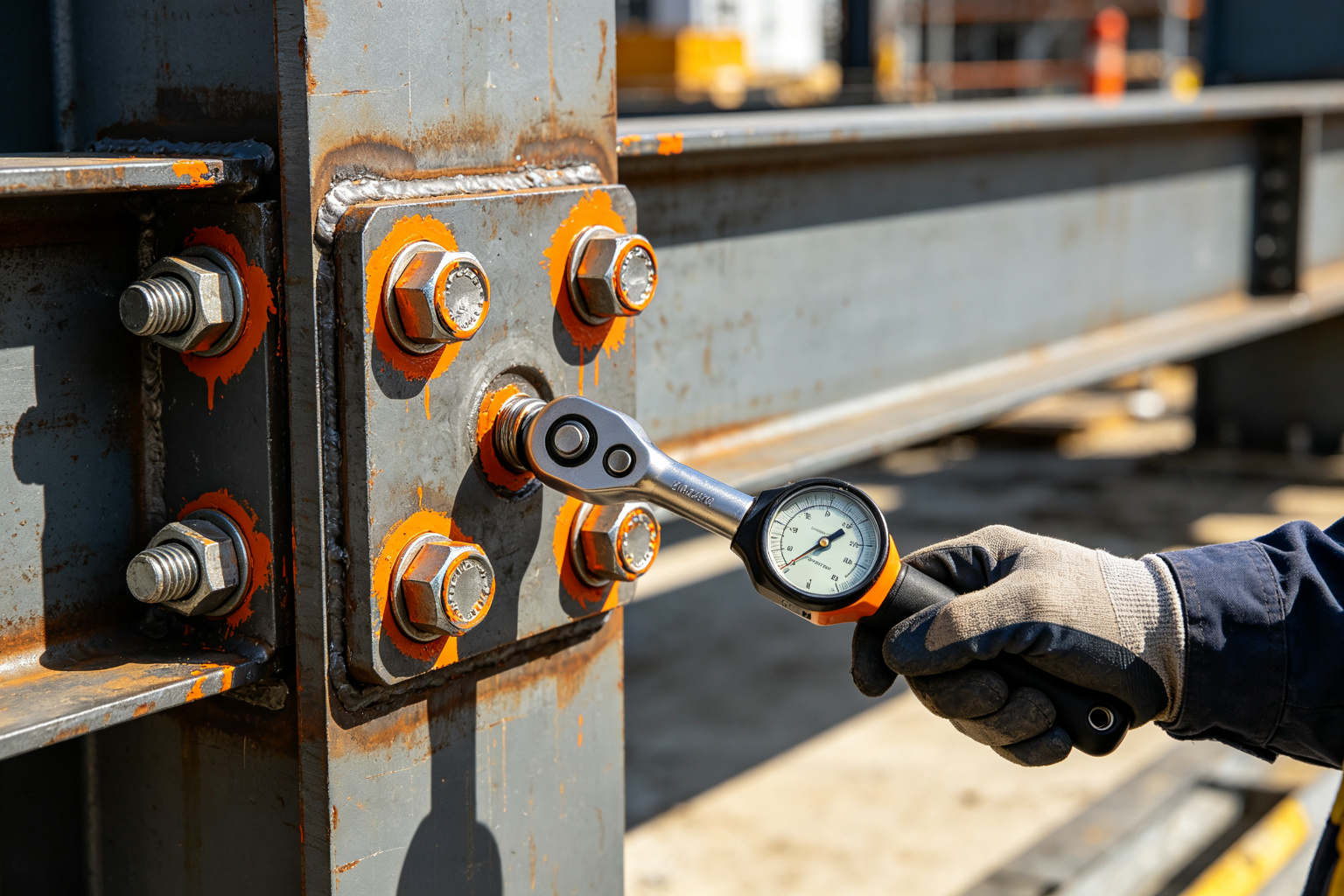

8.1 螺栓紧固
- 主要连接：梁柱连接、拼接连接和柱底板连接应使用经校准的扭矩扳手，紧固至规定扭矩值
- 次要连接：檩条和墙梁连接通常使用标准扳手或电动工具紧固
- 支撑连接：支撑端部连接应在支撑正确张紧后紧固
- 扭矩值：遵循螺栓制造商规格或项目螺栓紧固表，不得对所有规格螺栓使用通用扭矩值
- 标记：用油漆标记已紧固螺栓，便于检查确认
8.2 最终质量检查
结构移交前，应进行最终检查，核验以下内容：
- 钢柱垂直度：所有钢柱在规定公差范围内
- 建筑尺寸：总长、总宽和檐口高度在公差范围内
- 连接完整性：所有螺栓安装并紧固，无缺失垫圈或螺母
- 支撑系统：所有支撑安装并正确张紧
- 结构稳定性：框架稳定，无过度挠度
- 表面状况：搬运造成的油漆或镀锌损伤已修补
- 构件标识：所有标记和标签已按要求清除或涂盖
- 竣工资料：竣工图、螺栓紧固记录和检查报告已完成
九、安全注意事项
钢结构安装涉及高空作业、起重吊装和重型构件。安全必须贯穿整个安装过程。
- 防坠落保护：所有高空作业人员必须使用合适的防坠落系统、安全带和生命线
- 吊车安全：只有持证操作人员才能操作起重设备；严禁在悬吊荷载下方作业
- 缆风绳：使用缆风绳控制吊装过程中构件的摆动
- 天气监测：大风、雷雨或其他危险天气时停止作业
- 个人防护装备：所有人员必须佩戴安全帽、安全鞋、手套和反光背心
- 现场通讯：建立吊车司机、信号工和安装班组之间清晰的通讯协议
- 应急预案：开工前制定应急程序和急救设施
十、与钢结构供应商的协调
对于海外项目，钢结构供应商（中赛钢构）在整个安装过程中提供技术支持。有效协调确保问题快速解决。
- 安装前审查：开工前与供应商一起审查安装图纸和构件识别系统
- 技术澄清：任何连接节点或图纸疑问，联系供应商工程团队
- 损伤报告：立即报告运输损伤，附照片和构件编号，以便评估更换
- 现场变更：任何结构构件的现场修改必须经供应商工程团队批准后方可执行
- 安装顺序：遵循推荐的安装顺序；擅自变更可能影响安装过程中的结构稳定性
常见问题
钢结构建筑安装需要多长时间？
安装时间取决于建筑规模、复杂度、现场条件、天气和安装团队经验。典型的1,000–2,000平方米门式刚架仓库，钢结构主体安装可能需要2–4周，加上围护系统和收尾工程需要更多时间。更大或更复杂的项目需要更长工期。
当地承包商能安装预制钢结构建筑吗？
可以。预制钢结构建筑设计为现场螺栓拼装。有钢结构安装经验的当地承包商通常可以完成安装，前提是遵循安装图纸和螺栓紧固规格。供应商根据需要提供技术指导和图纸澄清。
锚栓位置偏差怎么办？
轻微偏差（在公差范围内）通常可以通过调整柱底板或使用加大孔来容纳。较大偏差可能需要基础修改或重新定位，应与结构工程师讨论。严禁强行将钢柱套在偏差的锚栓上，或未经工程批准切割/焊接锚栓。
所有螺栓都需要用扭矩扳手紧固吗？
主要结构连接（梁柱、拼接、柱底板、支撑）应使用经校准的扭矩扳手紧固至规定扭矩。次要连接（檩条、墙梁、围护板）通常使用标准电动工具紧固。具体要求遵循项目螺栓紧固表。
大风天气能继续安装吗？
风是钢结构安装期间的重大安全隐患。部分组装的框架比完工结构更易受风荷载影响。风速超过吊车制造商安全作业限值时，应停止吊车作业。应由有资质的人员评估风况并决定停止或恢复作业。
安装完成后应提供哪些资料？
安装完成后，承包商应提供：竣工图（如有修改）、螺栓紧固记录、检查报告、基础灌浆记录，以及任何不合格项报告及整改措施。这些文件构成项目移交资料的一部分。
